Type SHD-CGC三芯圓形移動電力電纜2kV
應用
該重型電纜適用于長臂采煤機、連續采煤機，裝載機、鉆、傳送機、泵和其他需要接地線、接地檢測線和金屬屏蔽層的移動設備。
標準
ICEA S-75-381/NEMA WC 58
ASTM B 172
ASTM B 33
CAN/CSA C22.2 No. 96

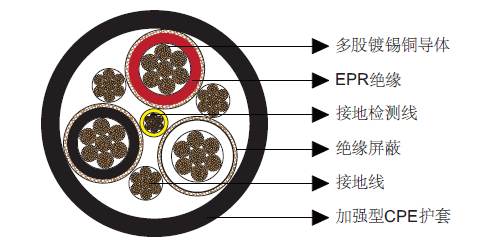

結構
 |
|
|
導體： |
|
可選項
其他護套材料如CSP/PCP/NBR/PVC可根據要求提供。
中間有加強纖維的雙層護套可根據要求定制。
機械和熱性能
最小彎曲半徑：6×OD
導體最高工作溫度：+90℃
尺寸和重量
|
結構
|
股數
|
接地線規格
|
接地檢測線規格
|
標稱絕緣厚度
|
標稱護套厚度
|
標稱外徑
|
標稱重量
|
電流
|
||||
|
芯數×AWG/
kcmil |
|
AWG/
kcmil |
AWG/
kcmil |
inch
|
mm
|
inch
|
mm
|
inch
|
mm
|
lbs/kft
|
kg/km
|
A
|
|
3×2/0
|
342
|
5
|
16
|
0.08
|
2.0
|
0.205
|
5.2
|
2.09
|
53.1
|
3400
|
5059
|
243
|
|
3×3/0
|
418
|
4
|
16
|
0.08
|
2.0
|
0.205
|
5.2
|
2.21
|
56.1
|
3934
|
5853
|
279
|
|
3×4/0
|
532
|
3
|
16
|
0.08
|
2.0
|
0.220
|
5.6
|
2.36
|
59.9
|
4860
|
7231
|
321
|
|
3×350
|
888
|
1
|
16
|
0.95
|
2.4
|
0.250
|
6.3
|
2.81
|
71.4
|
7400
|
11010
|
435
|
電流值基于導體溫度90℃和環境空氣溫度40℃，符合ICEA S-75-381標準。
