氟塑料絕緣電力電纜
1．產品簡介
氟塑料絕緣電力電纜適用于交流50赫茲，額定電壓600/1000V以下輸配點線路及保護線路等場合。具有工作溫度高，載流量大等顯著優點。同事具有優良的電氣機械性能和耐環境，耐化學腐蝕及阻燃性能。
2. 產品標準
產品執行相應的國家標準及IEC,BS等標準。并可根據用戶的特殊要求進行設計和制造。
3. 產品使用特性
3.1 額定電壓
電力電纜 600/1000V
3.2 電纜長期允許工作溫度205℃
4.電纜型號、名稱見表1
表1
|
型號
|
名稱
|
|
|
銅芯
|
鋁芯
|
|
|
FV
FY
FV22
FY23
FV32
FY33
FV42
FY43
FE
FG
FE22
FG
FE32
FG
FE42
FG
|
FLV
FLY
FLV22
FLY23
FLV32
FLY33
FLV42
FLY43
FLE
FLG
FLE22
FLG
FLE32
FLG
FLE42
FLG
|
氟塑料絕緣聚氯乙烯護套電力電纜
氟塑料絕緣聚乙烯護套電力電纜
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
氟塑料絕緣鋼帶鎧裝聚乙烯護套電力電纜
氟塑料絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
氟塑料絕緣細鋼絲鎧裝聚乙烯護套電力電纜
氟塑料絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
氟塑料絕緣粗鋼絲鎧裝聚乙烯護套電力電纜
氟塑料絕緣烯烴護套電力電纜
氟塑料絕緣硅橡膠護套電力電纜
氟塑料絕緣鋼帶鎧裝聚烯烴護套電力電纜
氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜
氟塑料絕緣細鋼絲鎧裝聚烯烴護套電力電纜
氟塑料絕緣細鋼絲鎧裝硅橡膠護套電力電纜
氟塑料絕緣粗鋼絲鎧裝聚烯烴護套電力電纜
氟塑料絕緣粗鋼絲鎧裝硅橡膠護套電力電纜
|
續表1
|
型號
|
名稱
|
|
|
銅芯
|
鋁芯
|
|
|
FF
FG
FF22
FG23
FF32
FG32
FF42
FG42
|
FLF
FLG
FLF22
FLG22
FLF32
FLG32
FLF42
FLG42
|
氟塑料絕緣氟塑料護套電力電纜
氟塑料絕緣硅橡膠護套電力電纜
氟塑料絕緣鋼帶鎧裝氟塑料護套電力電纜
氟塑料絕緣鋼帶鎧裝硅橡膠護套電力電纜
氟塑料絕緣細鋼絲鎧裝氟塑料護套電力電纜
氟塑料絕緣細鋼絲鎧裝硅橡膠護套電力電纜
氟塑料絕緣粗鋼絲鎧裝氟塑料護套電力電纜
氟塑料絕緣粗鋼絲鎧裝硅橡膠護套電力電纜
|
5. 電纜規格見表2
表2
|
型號
|
芯數
|
額定電壓kv
|
|
|
0.6/1
|
|||
|
銅芯
|
鋁芯
|
橫截面積m㎡
|
|
|
FV FY FE FF FG
----
FV22 FV23 FE22 FF22 FG22
|
----
FLV FIY FLE FLF FLG
FLV22 FIV23 FLE22 FLF32 FLG22
|
1
|
1.5~800
2.5~1000
10~1000
|
|
FV FY FE FF FG
----
FV22 FV23 FE22 FF22 FG22
|
-----
FLV FLY FLE FLF FLG
FLV22 FLV23 FLE22 FLF22 FLG22
|
2
|
1.5~185
2.5~185
4~185
|
|
FV FV FE FF FG
-----
FV22 FV23 FE22 FF22 FG22
FV32 FV33 FE32 FF32 FG32
FV42 FV43 FE42 FF42 FG42
|
-----
FLV FLY FLE FLF FLG
FLV22 FLV23 FLE22 FLF22 FLG22
FLV32 FLV33 FLE32 FLF32 FLG32
FLV42 FLV43 FLE42 FLF42 FLG42
|
3
3+1
4
5
4+1
3+2
|
1.5~300
2.5~300
4~300
4~300
4~300
4~300
|

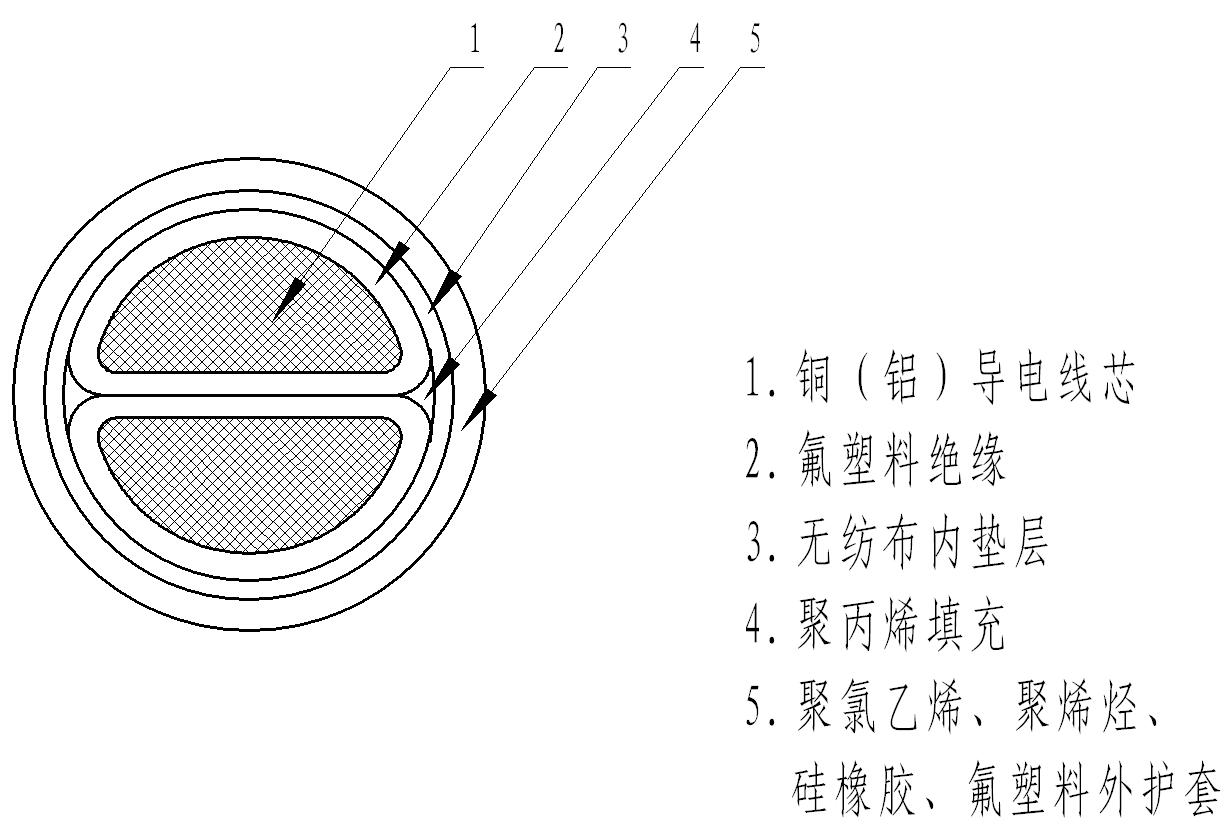

6電纜的典型結構示意圖如下圖。
