特種耐高溫防火電纜
產品用途：耐高溫防火電纜適用于發電、冶金等高溫、防火、防腐惡劣環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。該產品重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度。
產品執行標準：Q/ZC030-2009。
1、長期使用工作溫度：260℃-400℃；短期使用1000℃，90分鐘
2、額定電壓Uo/U：450/750V、600/1000V
3、最低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、最小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
耐高溫防火電纜型號及名稱：
| 名稱 | 敷設方式 | 敷設方式 |
| AFHBRP | 耐高溫防火電纜 | 用于各種移動電器設備 |
| ABHBRP | 耐高溫屏蔽防火軟電纜 | 用于各種移動電器設備 |
| 型號 | 額定電壓（U0/U）（KV） | 芯數 | 標稱截面（mm2） |
|
ABHBR ABHBRP |
0.6/1 |
3 3+1 |
1.5-150 |

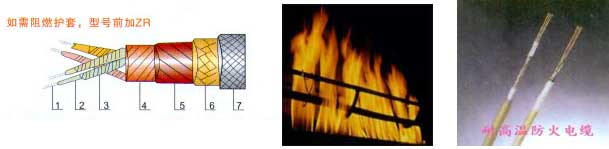

1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶絕緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套
注：如需阻燃護套，型號前加ZR
 |

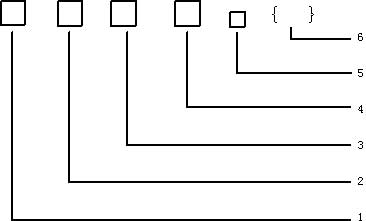

型號說明 1、系列代號 2、絕緣材料 3、屏蔽材料 4、護套材料 5、鎧裝材料、導體種類 型號含義表 |
| 性能項目 | 單位 | 技術指標 |
| 試驗電壓 | kV | 3.5/5min |
| 絕緣電阻 | MΩ/km | 500 |
| 耐火特性 | - | GB12666.6 A類或B類 |
| 阻燃特性 | - | GB12666.5 A類或B類 |
| 項 目 | 代號 | 含義說明 |
| 系列代號 | NH | 防火電纜 |
| 絕緣材料 | F | 防火絕緣材料 |
| 屏蔽材料 |
/ P1 |
無屏蔽可省略 鍍錫銅絲編織屏蔽 |
| 護套材料 | F | 聚全氟乙丙烯 |
| 鎧裝材料 | 2232 |
鋼帶鎧裝 細鋼絲鎧裝 |
| 導體種類 |
A B |
單股導體 絞合導體 |
 |
|
||||||||||||||||||||||||
| 序號 | 芯數×標稱截面 |
芯數（根/直徑） （mm） |
電纜最大外徑 （mm） |
計算重量（dg/dm） | 序號 | 芯數×標稱截面 |
| ABHBR | ABHBRP | ABHBR | ABHBRP | |||
| 1 | 3×1.5 | 32/0.25 | 10.2 | 10.9 | 135.2 | 167 |
| 2 | 3×2.5 | 49/0.25 | 11.1 | 11.9 | 169.6 | 205 |
| 3 | 3×4 | 56/0.30 | 13.4 | 14.0 | 267.0 | 301.5 |
| 4 | 3×6 | 84/0.30 | 15.6 | 16.4 | 357.2 | 424.5 |
| 5 | 3×10 | 84/0.40 | 18.7 | 19.6 | 541.4 | 624.4 |
| 6 | 3×16 | 126/0.40 | 22.5 | 23.4 | 812.0 | 908.8 |
| 7 | 3×25 | 196/0.40 | 27.5 | 28.7 | 1220 | 1405 |
| 8 | 3×35 | 276/0.40 | 32.1 | 33.9 | 1635 | 1851 |
| 9 | 3×2.5+1×1.5 | 49/0.25 | 12.2 | 12.9 | 2118.8 | 251 |
| 10 | 3×4+1×1.5 | 56/0.30 | 14.0 | 14.9 | 301.0 | 345.4 |
| 11 | 3×6+1×2.5 | 84/0.30 | 16.4 | 17.6 | 411.2 | 483 |
| 12 | 3×10+1×4 | 84/0.40 | 19.7 | 20.5 | 634.5 | 719.6 |
| 13 | 3×16+1×10 | 126/0.40 | 24.3 | 25.6 | 994 | 1154 |
| 14 | 3×25+1×16 | 196/0.40 | 29.2 | 30.5 | 1473 | 1667 |
| 15 | 3×32+1×16 | 276/0.40 | 35.1 | 36.4 | 1952 | 2150 |
