產品名稱： AFPXR-200 PT100熱電阻鍍銀高溫連接線
產品型號： AFPXR-200 PT100
產品價格： 電議 特價：電議
AFPXR-200PT100熱電阻鍍銀高溫連接線
【簡單介紹】
AFPXR-200PT100熱電阻鍍銀高溫連接線，本產品為熱電阻的高溫連接線。產品具有優良的耐腐蝕性能，幾乎不溶于任何有機溶劑，可耐油、耐酸堿等；具有優良的電絕緣性能，耐高電壓，不吸潮，絕緣電阻大；具有阻燃性能。
【詳細說明】
AFPXR-200PT100熱電阻鍍銀高溫連接線
一、AFPXR-200PT100熱電阻鍍銀高溫連接線產品執行標準 企標
Executive standard: enterprise standard
二、型號
Type
Executive standard: enterprise standard
二、型號
Type
|
型號
Type |
名稱
Name |
|
AFPXR200
|
熱電阻專用高溫屏蔽電線
high temperature cable special for thermal resistance |
三、使用特性
operating characteristics
1、交流額定電壓：U0/U 300/300V
A.C. rated voltage: U0/U 300/300V
2、工作溫度：電纜導體長期工作溫度為200℃。
Long term operating temperature of cable conductor is 200℃.
3、AFPXR-200PT100熱電阻鍍銀高溫連接線導體：多股鍍銀銅絲。
Cable conductor consists of multi-strand silver plated core wire.
4、彎曲半徑：電纜彎曲半徑不低于電纜外徑的6倍。
Bending radius of cable shall be no less than 6 times that of cable outer diameter.
5、阻燃特性：符合GB19666-2005。
Flame resistant characteristic shall meet the requirements speculated in GB19666-2005 standard.
四、技術性能
Performance parameter
|
項目
Item |
單位
Unit |
技術指標
Technical Indices |
|||
|
20℃時導體直流電阻≤
Conductor DC Resistance at 20℃ |
Ω/KM
|
截面
Cross section |
0.2
|
0.3
|
0.5
|
|
電阻
Resistance |
83.5
|
49.5
|
30.2
|
||
|
試驗電壓
test voltage |
V
|
1.5KV，5min不擊穿。
Finished cable shall endure 1.5kv voltage test for 5 min without puncture. |
|||
|
絕緣電阻
Insulated resistance |
MΩ
|
500
|
AFPXR-200PT100熱電阻鍍銀高溫連接線
五、結構尺寸
External dimension
五、結構尺寸
External dimension
|
型號
type |
規格
Specifications |
參考外徑
Reference diameter |
|
AFPXR200
|
1*2*0.2
|
1.2*2.8
|
|
AFPXR200
|
1*2*0.3
|
1.3*3.2
|
|
AFPXR200
|
1*2*0.5
|
1.6*3.8
|
|
AFPXR200
|
1*3*0.2
|
3.1
|
|
AFPXR200
|
1*3*0.3
|
3.4
|
|
AFPXR200
|
1*3*0.5
|
4.0
|

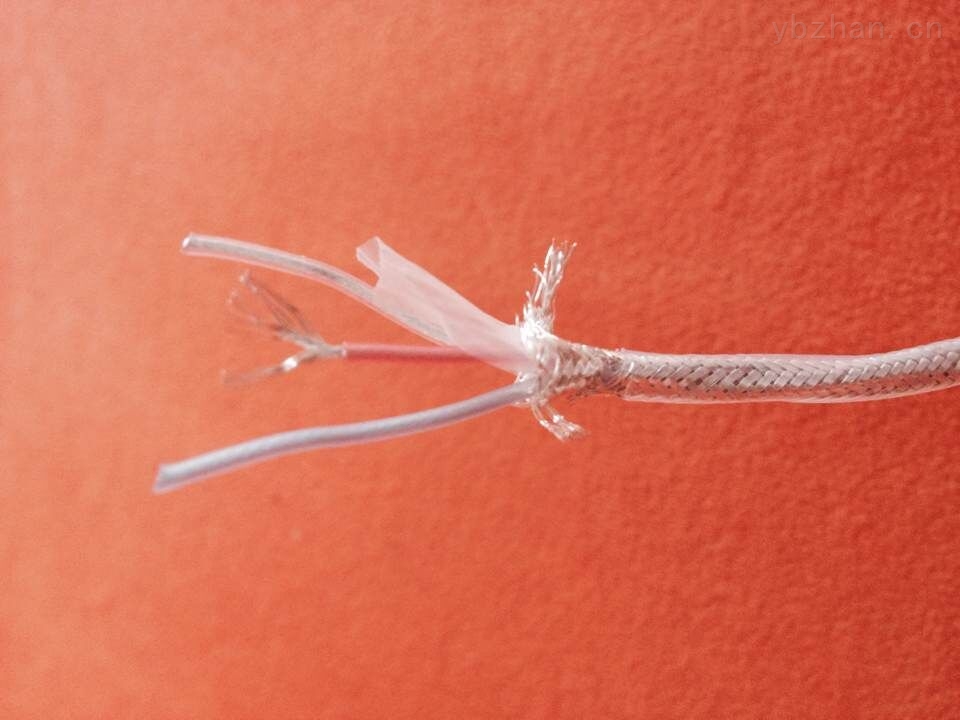

六、AFPXR-200PT100熱電阻鍍銀高溫連接線電纜示意圖
The figure of cable structure
The figure of cable structure
七、注意事項
Notes
施工時嚴格防止電纜損傷，降低產品性能。
Cable damage and performance reduction are strictly prevented during installation.
八、交貨要求
Delivery requirement
允許根據雙方協議長度交貨；長度誤差不超過±5%。
Delivery length of cable depends on both agreements with length error allowance of ±5%.
Notes
施工時嚴格防止電纜損傷，降低產品性能。
Cable damage and performance reduction are strictly prevented during installation.
八、交貨要求
Delivery requirement
允許根據雙方協議長度交貨；長度誤差不超過±5%。
Delivery length of cable depends on both agreements with length error allowance of ±5%.
