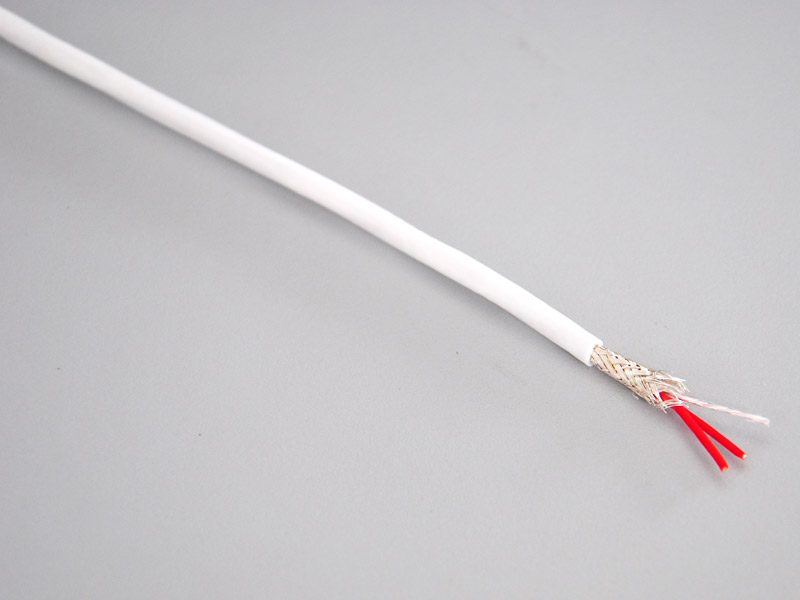

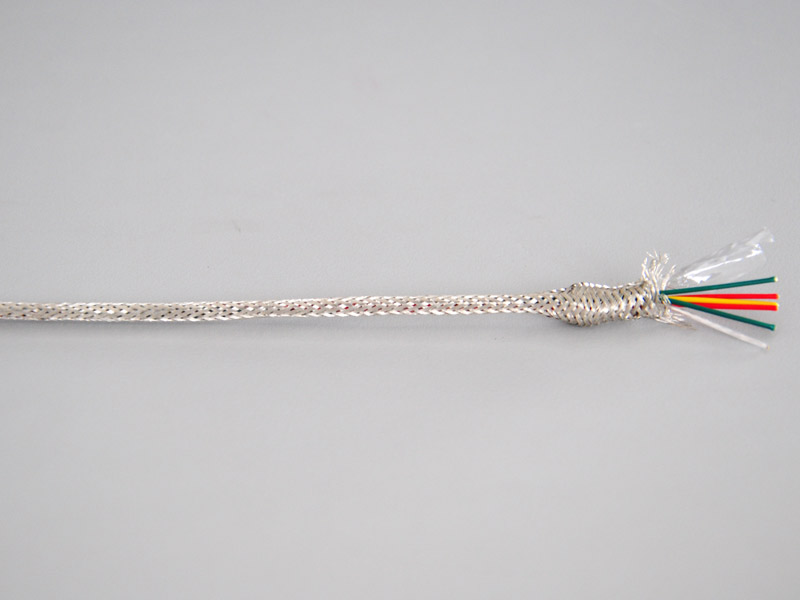

電纜名稱：AFPF，AFRPF  12*1.5，19*1.5耐高溫屏蔽電纜
產品型號：AFPF，AFRPF
產品規格：12*1.5，19*1.5
執行標準：Q/IRMV1－2008
產品特性：
1、額定電壓：300/500V
2、工作溫度：-60～+200℃/250℃
3、導 體：絞合鍍錫或鍍銀銅線
4、絕 緣：FEP（200℃）或PFA（250℃）鐵氟龍
5、護 套：FEP（200℃）或PFA（250℃）鐵氟龍
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕/綠等
特點/用途：
具有優良的耐腐蝕性能，抗油、強酸、抗強堿、強氧化劑等；具有優良的電絕緣性能、耐高電壓、高頻損耗小、不吸潮、絕緣電阻大；具有優良的耐燃、耐老化性能、使用壽命長。
電子行業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線及阻燃電線；家用電器行業中，可用于空調機，微波爐，電子消毒柜，電飯堡，電子熱水瓶，電暖器，電烤箱，電炒鍋，燈具燈飾等的內部布線。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
AFPF產品技術參數（1）
芯數×截面
（mm2）  導體結構
根數/線徑  絕緣  護套  20 ℃時導體直流電阻 （ Ω /km ）
厚度  外徑  厚度  外徑
1×0.12  7/0.15  0.20  0.85  0.20  1.70  150
1×0.2  7/0.20  0.20  1.0  0.20  1.90  83.5
1×0.35  19/0.16  0.25  1.30  0.25  2.20  49.5
1×0.5  19/0.18  0.25  1.40  0.25  2.40  36.0
1×0.75  19/0.23  0.25  1.70  0.25  2.70  22.7
1×1.0  19/0.26  0.25  1.80  0.25  2.80  19.0
2×0.035  7/0.08  0.20  0.65  0.20  2.20  525
3×0.05  7/0.10  0.20  0.70  0.25  2.40  330
3×0.08  7/0.12  0.20  0.78  0.25  2.50  227
4×0.08  7/0.12  0.20  0.78  0.25  2.80  227
6×0.08  7/0.12  0.20  0.78  0.25  3.20  227
2×0.12  7/0.15  0.20  0.85  0.25  2.70  150
3×0.12  7/0.15  0.20  0.85  0.25  2.70  150
4×0.12  7/0.15  0.20  0.85  0.25  3.0  150
5×0.12  7/0.15  0.20  0.85  0.30  3.30  150
6×0.12  7/0.15  0.20  0.85  0.30  3.60  150
7×0.12  7/0.15  0.20  0.85  0.30  3.60  150
8×0.12  7/0.15  0.20  0.85  0.30  3.90  150
10×0.12  7/0.15  0.20  0.85  0.30  4.50  150
12×0.12  7/0.15  0.20  0.85  0.30  4.60  150
19×0.12  7/0.15  0.20  0.85  0.35  5.50  150
2×0.2  7/0.20  0.20  1.0  0.25  2.90  83.5
3×0.2  7/0.20  0.20  1.0  0.25  3.00  83.5
4×0.2  7/0.20  0.20  1.0  0.30  3.50  83.5
5×0.2  7/0.20  0.20  1.0  0.30  3.80  83.5
6×0.2  7/0.20  0.20  1.0  0.30  4.20  83.5
7×0.2  7/0.20  0.20  1.0  0.30  4.20  83.5
8×0.2  7/0.20  0.20  1.0  0.35  4.50  83.5
10×0.2  7/0.20  0.20  1.0  0.35  5.20  83.5
12×0.2  7/0.20  0.20  1.0  0.35  5.40  83.5
19×0.2  7/0.20  0.20  1.0  0.40  6.40  83.5
2×0.35  19/0.16  0.25  1.30  0.25  3.50  49.5
3×0.35  19/0.16  0.25  1.30  0.25  3.60  49.5
4×0.35  19/0.16  0.25  1.30  0.30  4.25  49.5
5×0.35  19/0.16  0.25  1.30  0.35  4.70  49.5
6×0.35  19/0.16  0.25  1.30  0.35  5.00  49.5
7×0.35  19/0.16  0.25  1.30  0.35  5.10  49.5
8×0.35  19/0.16  0.25  1.30  0.35  5.50  49.5
10×0.35  19/0.16  0.25  1.30  0.40  6.50  49.5
12×0.35  19/0.16  0.25  1.30  0.40  6.70  49.5
19×0.35  19/0.16  0.25  1.30  0.50  8.0  49.5
2×0.5  19/0.18  0.25  1.40  0.25  3.80  36.0
3×0.5  19/0.18  0.25  1.40  0.25  3.90  36.0
4×0.5  19/0.18  0.25  1.40  0.30  4.60  36.0
5×0.5  19/0.18  0.25  1.40  0.35  5.0  36.0
6×0.5  19/0.18  0.25  1.40  0.35  5.40  36.0
7×0.5  19/0.18  0.25  1.40  0.35  5.40  36.0
8×0.5  19/0.18  0.25  1.40  0.35  5.90  36.0
10×0.5  19/0.18  0.25  1.40  0.40  7.0  36.0
12×0.5  19/0.18  0.25  1.40  0.40  7.20  36.0
19×0.5  19/0.18  0.25  1.40  0.50  8.50  36.0
20×0.6  19/0.20  0.25  1.50  0.50  9.50  36.0
2×0.75  19/0.23  0.25  1.70  0.30  4.60  22.7
3×0.75  19/0.23  0.25  1.70  0.40  4.80  22.7
4×0.75  19/0.23  0.25  1.70  0.40  5.50  22.7
5×0.75  19/0.23  0.25  1.70  0.40  6.0  22.7
6×0.75  19/0.23  0.25  1.70  0.40  6.40  22.7
7×0.75  19/0.23  0.25  1.70  0.40  6.40  22.7
8×0.75  19/0.23  0.25  1.70  0.40  6.90  22.7
10×0.75  19/0.23  0.25  1.70  0.40  8.20  22.7
12×0.75  19/0.23  0.25  1.70  0.50  8.50  22.7
19×0.75  19/0.23  0.25  1.70  0.60  10.20  22.7
2×1  19/0.26  0.25  1.80  0.30  4.70  19
3×1  19/0.26  0.25  1.80  0.35  4.80  19
4×1  19/0.26  0.25  1.80  0.40  5.60  19
5×1  19/0.26  0.25  1.80  0.40  6.20  19
6×1  19/0.26  0.25  1.80  0.40  6.80  19
7×1  19/0.26  0.25  1.80  0.40  6.80  19
8×1  19/0.26  0.25  1.80  0.40  7.30  19
10×1  19/0.26  0.25  1.80  0.50  8.80  19
12×1  19/0.26  0.25  1.80  0.50  9.0  19
19×1  19/0.26  0.25  1.80  0.60  10.80  19
2×1.5  19/0.32  0.30  2.25  0.40  5.80  11.7
3×1.5  19/0.32  0.30  2.25  0.40  6.0  11.7
4×1.5  19/0.32  0.30  2.25  0.40  6.80  11.7
5×1.5  19/0.32  0.30  2.25  0.40  7.50  11.7
6×1.5  19/0.32  0.30  2.25  0.50  8.40  11.7
7×1.5  19/0.32  0.30  2.25  0.50  8.40  11.7
8×.5  19/0.32  0.30  2.25  0.50  9.0  11.7
10×1.5  19/0.32  0.30  2.25  0.50  10.50  11.7
12×1.5  19/0.32  0.30  2.25  0.60  11.20  11.7
19×1.5  19/0.32  0.30  2.25  0.70  13.20  11.7
2×2.5  19/0.41  0.40  2.80  0.40  7.0  11.7
3×2.5  19/0.41  0.40  2.80  0.40  7.20  6.86
4×2.5  19/0.41  0.40  2.80  0.40  8.20  6.86
5×2.5  19/0.41  0.40  2.80  0.50  9.20  6.86
6×2.5  19/0.41  0.40  2.80  0.50  10.0  6.86
7×2.5  19/0.41  0.40  2.80  0.50  10.0  6.86
8×2.5  19/0.41  0.40  2.80  0.60  11.0  6.86
10×2.5  19/0.41  0.40  2.80  0.70  13.20  6.86

AFF-B（扁形）產品技術參數（2） 芯數×截面
（mm2）  導體結構
根數/線徑  絕緣  護套  20 ℃時導體直流電阻 （ Ω /km ）
厚度  外徑  厚度  外徑
2×0.12  7/0.15  0.20  0.85  0.25  1.8*2.70  150
2×0.2  7/0.20  0.20  1.0  0.25  2.0*3.0  83.5
2×0.35  19/0.16  0.25  1.30  0.25  2.3*3.6  49.5
2×0.5  19/0.18  0.25  1.40  0.25  2.40*3.80  36.0
2×0.75  19/0.23  0.25  1.70  0.30  2.8*4.5  22.7
2×1  19/0.26  0.25  1.80  0.30  2.90*4.7  19.0
2×1.5  19/0.32  0.30  2.25  0.40  3.6*5.8  11.7
2×2.5  19/0.41  0.40  2.80  0.40  4.2*7.0  6.86
