AFHBRP-20*1.5耐高溫防火電纜

產品名稱：耐高溫防火電纜
產品型號：AFHBRP,ABHBRP
AFHBRP，ABHBRP耐高溫電纜適用于發電、冶金等高溫、防火、防腐等惡劣環境下移動電器設備連接用。

使用特性：
1、長期使用工作溫度：200℃；短期使用1000℃，90分鐘
2、額定電壓Uo/U：450/750V、600/1000V
3、最低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、最小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
5，使用標準：QB/WB 2002-6

用途：
AFHBRP，ABHBRP防火耐高溫電纜適用于交流額定電壓0.6/1kV及以下，高溫環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。
該產品重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度。

耐高溫防火電纜型號及名稱：

序號	名稱	敷設方式	敷設方式
1	AFHBRP	耐高溫防火電纜	用于各種移動電器設備
2	ABHBRP	耐高溫屏蔽防火軟電纜

規格：

型號	額定電壓（U0/U）（KV）	芯數	標稱截面（mm²）
ABHBR ABHBRP	0.6/1	3、3+1	1.5-150

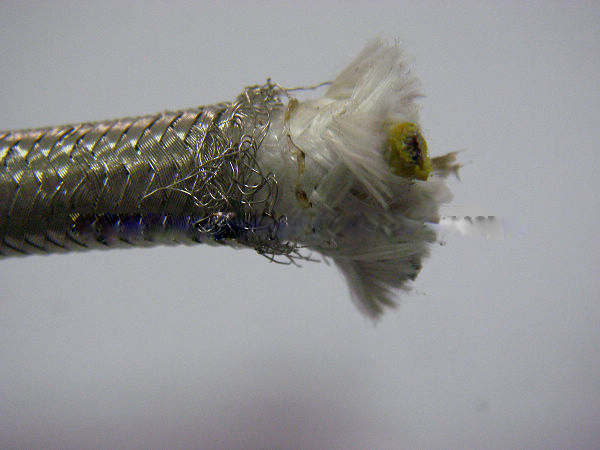

結構示意圖

1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶絕緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套

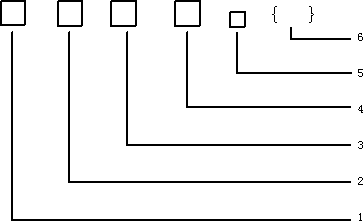

1、系列代號

2、絕緣材料

3、屏蔽材料

4、護套材料

5、鎧裝材料

6、導體種類


主要技術指標：

性能項目	單位	技術指標
試驗電壓	kV	3.5/5min
絕緣電阻	MΩ/km	500
耐火特性	-	GB12666.6 A類或B類
阻燃特性	-	GB12666.5 A類或B類



項 目	代號	含義說明
系列代號	NH	防火電纜
絕緣材料	F	防火絕緣材料
屏蔽材料	/ P1	無屏蔽可省略 鍍錫銅絲編織屏蔽
護套材料	F	聚全氟乙丙烯
鎧裝材料	2232	鋼帶鎧裝 細鋼絲鎧裝
導體種類	A B	單股導體 絞合導體

耐高溫電纜型號對照表：

序號	ABHBRP	AFHBRP
1	銅芯或鎳芯
2	聚四氟繞包玻纖編織	氟塑料絕緣或云母帶著絕緣
3	玻纖	玻纖
4	高溫玻纖布
5	云母帶
6	玻纖布繞包
7	外屏蔽護套



電纜結構參數：

序號	芯數×標稱截面	芯數（根/直徑） （mm）	電纜最大外徑 （mm）		計算重量（dg/dm）
			ABHBR	ABHBRP	ABHBR	ABHBRP
1	3×1.5	32/0.25	10.2	10.9	135.2	167
2	3×2.5	49/0.25	11.1	11.9	169.6	205
3	3×4	56/0.30	13.4	14.0	267.0	301.5
4	3×6	84/0.30	15.6	16.4	357.2	424.5
5	3×10	84/0.40	18.7	19.6	541.4	624.4
6	3×16	126/0.40	22.5	23.4	812.0	908.8
7	3×25	196/0.40	27.5	28.7	1220	1405
8	3×35	276/0.40	32.1	33.9	1635	1851
9	3×2.5+1×1.5	49/0.25	12.2	12.9	2118.8	251
10	3×4+1×1.5	56/0.30	14.0	14.9	301.0	345.4
11	3×6+1×2.5	84/0.30	16.4	17.6	411.2	483
12	3×10+1×4	84/0.40	19.7	20.5	634.5	719.6
13	3×16+1×10	126/0.40	24.3	25.6	994	1154
14	3×25+1×16	196/0.40	29.2	30.5	1473	1667
15	3×32+1×16	276/0.40	35.1	36.4	1952	2150

文章標簽：高溫電纜   防火電纜   ABHBRP   AFHBRP
