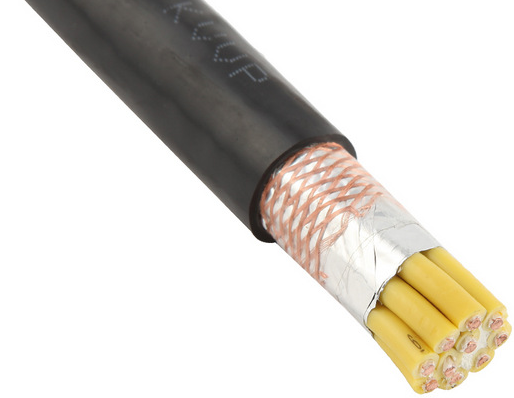

在目前的控制電纜以及各類電纜中，在電纜中加層屏蔽形成屏蔽電纜是很常見的，并且多用金屬絲(網)的方式構成一道屏障。

　　屏蔽電纜的屏蔽層概念：一般而言，屏蔽層僅一端做等電位連接和另一端懸浮時，它只能防靜電感應，防不了磁場強度變化所感應的電壓。為減小屏蔽芯線的感應電壓，在屏蔽電纜屏蔽層僅一端做等電位連接的情況下，應采用有絕緣隔開的雙層屏蔽，外層屏蔽應至少在兩端做等電位連接。在這種情況下，外屏蔽層與其他同樣做了等電位連接的道題構成環路，感應出一電流，因此產生減低源磁場強度的磁通，從而基本上抵消掉無外屏蔽層時所感應的電壓。

　　

　　屏蔽電纜金屬屏蔽層主要是對電磁進行屏蔽，使內部的不受外部的電磁干擾，而內部的電磁能量不輕易跑到外面去。在電器設備里用的比較多，凡是需要抗電磁干擾的地方或部位都需要金屬屏蔽層。而在發熱電纜中，金屬屏蔽層的在電纜中的作用主要體現在以下幾個方面：

　　加強限制電場在絕緣層內的作用，使電場方向與絕緣半徑方向一致(即徑向)，金屬屏蔽帶接地.電場終止在金屬帶上，金屬帶外不再有電場。

　　防止軸向表面放電。電纜在沒有良好接地的環境中，由于半導電層有一定的電阻系數，在電纜軸向可能引起電位分布不均勻，造成電纜沿面放電。

　　電站保護系統需要外導體屏蔽。繞包銅帶具有優異的防雷特性。

　　正常情況下流過電容電流，短路時金屬帶可作為短路故障電流的回路。
