無固定裝置熱電偶WRN-130/WRN-131
1、無固定裝置熱電偶應用
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范
通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范
圍內液體、蒸汽和氣體介質以及固體表面溫度。 2、無固定裝置熱電偶特點
裝配簡單，更換方便
壓簧式感溫元件，抗振性能好；
測溫范圍大
機械強度高，耐壓性能好 3、無固定裝置熱電偶工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會(huì )產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。 4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91 5、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。 6、測量范圍及允差
裝配簡單，更換方便
壓簧式感溫元件，抗振性能好；
測溫范圍大
機械強度高，耐壓性能好 3、無固定裝置熱電偶工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會(huì )產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。 4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91 5、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。 6、測量范圍及允差
|
型號
|
分度號
|
允 差 等 級
|
|||
|
I
|
II
|
||||
|
允差值
|
測溫范圍°C
|
允差值
|
測溫范圍°C
|
||
|
WRN
|
K
|
±1.5°C
|
-40~+375
|
±2.5 °C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
||
|
WRM
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~1000
|
±0.0075 ltl
|
333~1200
|
||
|
WRE
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~800
|
±0.004 ltl
|
333~900
|
||
|
WRF
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004 ltl
|
375~750
|
±0.004 ltl
|
333~750
|
||
|
WRC
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004 ltl
|
125~350
|
±0.0075 ltl
|
133~350
|
||

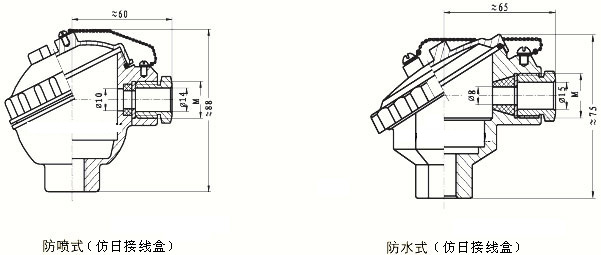

7、接線盒形式
8、型號命名方法

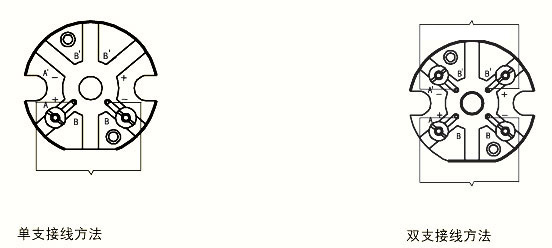

9、接線方式
10、無固定裝置熱電偶選型一覽表
8、型號命名方法 9、接線方式 10、無固定裝置熱電偶選型一覽表
a、無固定裝置熱電偶（防噴式）
|
產品型號
|
分度號
|
溫度范圍℃
|
響應時間
|
保護管材料
|
規 格
|
|
|
d
|
L
|
|||||
|
WRM-120
WRM2-120 |
N
|
0-800
|
<90S
|
1Cr18Ni9Ti
|
?16
|
150 200 250 300 400 500 750 1000 1500 2000 2150
|
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRM-120G
WRM2-120G
|
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-120
WRN2-120 |
K
|
0-800
|
<90S
|
1Cr18Ni9Ti
|
||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-120G
WRN2-120G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRE-120
WRE2-120 |
E
|
0-700
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRE-120G
WRE2-120G |
<24S
|
|||||
|
WRC-120
WRC2-120 |
T
|
0-350
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRC-120G
WRC2-120G |
<24S
|
|||||
|
WRF-120
WRF2-120 |
J
|
0-600
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRF-120G
WRF2-120G |
<24S
|
|||||
|
WRM-121
WRM2-121 |
N
|
0-800
|
<120S
|
1Cr18Ni9Ti
|
?20
|
|
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRM-121G
WRM2-121G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-121
WRN2-121 |
K
|
0-800
|
<120S
|
1Cr18Ni9Ti
|
||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-121G
WRN2-121G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRE-121
WRE2-121 |
E
|
0-700
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRE-121G
WRE2-121G |
<24S
|
|||||
|
WRC-121
WRC2-121 |
T
|
0-350
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRC-121G
WRC2-121G |
<24S
|
|||||
|
WRF-121
WRF2-121 |
J
|
0-600
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRF-121G
WRF2-121G |
<24S
|
|||||
b、無固定裝置熱電偶（防水式）
|
產品型號
|
分度號
|
溫度范圍 ℃
|
響應時間
|
保護管材料
|
規 格
|
|
|
d
|
L
|
|||||
|
WRM-130
WRM2-130 |
N
|
0-800
|
<90S
|
1Cr18Ni9Ti
|
?16
|
150 200 250 300 400 500 750 1000 1500 2000 2150
|
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRM-130G
WRM2-130G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-130
WRN2-130 |
K
|
0-800
|
<90S
|
1Cr18Ni9Ti
|
||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-130G
WRN2-130G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRE-130
WRE2-130 |
E
|
0-700
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRE-130G
WRE2-130G |
<24S
|
|||||
|
WRC-130
WRC2-130 |
T
|
0-350
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRC-130G
WRC2-130G |
<24S
|
|||||
|
WRF-130
WRF2-130 |
J
|
0-600
|
<90S
|
1Cr18Ni9Ti
|
||
|
WRF-130G
WRF2-130G |
<24S
|
|||||
|
WRM-131
WRM2-131 |
N
|
0-800
|
<120S
|
1Cr18Ni9Ti
|
?20
|
|
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRM-131G
WRM2-131G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-131
WRN2-131 |
K
|
0-800
|
<120S
|
1Cr18Ni9Ti
|
||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRN-131G
WRN2-131G |
0-800
|
<24S
|
1Cr18Ni9Ti
|
|||
|
0-1000
|
0Cr25Ni20
|
|||||
|
WRE-131
WRE2-131 |
E
|
0-700
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRE-131G
WRE2-131G |
<24S
|
|||||
|
WRC-131
WRC2-131 |
T
|
0-350
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRC-131G
WRC2-131G |
<24S
|
|||||
|
WRF-131
WRF2-131 |
J
|
0-600
|
<120S
|
1Cr18Ni9Ti
|
||
|
WRF-131G
WRF2-131G |
<24S
|
|||||
