防噴式鎧裝熱電偶WRNK-121
1、防噴式鎧裝熱電偶應用
鎧裝熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、防噴式鎧裝熱電偶特點
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會(huì )產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、測量范圍及允差
2、防噴式鎧裝熱電偶特點
熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
3、工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會(huì )產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、測量范圍及允差
|
型號
|
分度號
|
允差等級
|
|||
|
I
|
II
|
||||
|
允差值
|
測溫范圍°C
|
允差值
|
測溫范圍°C
|
||
|
WRNK
|
K
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WRMK
|
N
|
±1.5°C
|
-40~+375
|
±2.5°C
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
||
|
WREK
|
E
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~800
|
±0.004ltl
|
333~900
|
||
|
WRFK
|
J
|
±1.5°C
|
-40~+375
|
±1.5°C
|
-40~+333
|
|
±0.004ltl
|
375~750
|
±0.004ltl
|
333~750
|
||
|
WRCK
|
T
|
±1.5°C
|
-40~+125
|
±1°C
|
-40~+133
|
|
±0.004ltl
|
125~350
|
±0.0075ltl
|
133~1000
|
||
|
WRPK
|
S
|
±1°C
|
0~+1100
|
±2.5°C
|
0~600
|
|
±[0.003（t-1100）]
|
1100~1600
|
±0.0025ltl
|
600~1600
|
||
6、常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
7、偶絲直徑及材料
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
7、偶絲直徑及材料
|
偶絲形式
|
單支式
|
雙支式
|
|
|
套管直徑
|
Ф2Ф3 Ф4 Ф5 Ф6 Ф8
|
Ф3Ф4 Ф5 Ф6 Ф8
|
|
|
套管材質
|
E﹑J﹑T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K﹑N
|
1Cr18Ni9Ti GH3030
|
1Cr18Ni9Ti GH3030
|
|
|
S
|
GH3039
|
GH3039
|
|
8、安裝固定形式

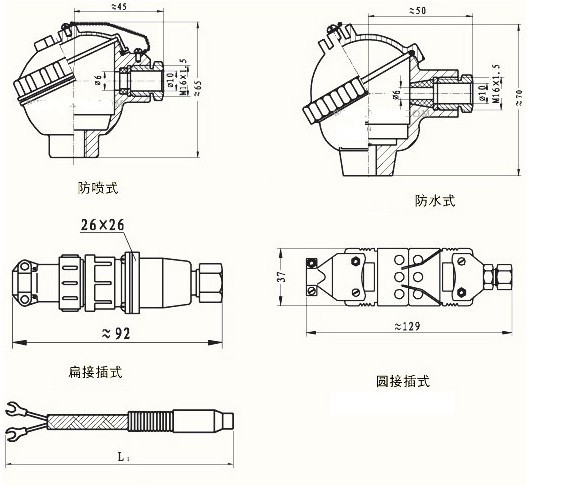

9、接線盒形式
10、防噴式鎧裝熱電偶推薦使用溫度
9、接線盒形式 10、防噴式鎧裝熱電偶推薦使用溫度|
品 種
|
套管材料
|
外 徑
|
使用溫度（°Ｃ）
|
|
|
長期使用
|
短期使用
|
|||
|
鎳鉻-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0，4.0，5.0，6.0，8.0
|
800
|
900
|
||
|
GH3030
|
2.0，3.0
|
800
|
900
|
|
|
4.0，5.0
|
900
|
1000
|
||
|
6.0，8.0
|
1000
|
1100
|
||
|
鎳鉻硅-鎳硅
|
1Cr18Ni9Ti
|
2.0
|
600
|
700
|
|
3.0,4.0,5.0,6.0,8.0
|
800
|
900
|
||
|
GH3030
|
2.0,3.0
|
900
|
1000
|
|
|
4.0,5.0
|
1000
|
1100
|
||
|
6.0,8.0
|
1100
|
1200
|
||
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
|
5.0,6.0,8.0
|
1100
|
1200
|
||
|
鎳鉻-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
500
|
600
|
|
3.0,4.0,5.0
|
600
|
700
|
||
|
6.0,8.0
|
700
|
800
|
||
|
鐵-銅鎳
|
1Cr18Ni9Ti
|
2.0
|
400
|
500
|
|
3.0,4.0,5.0
|
500
|
600
|
||
|
6.0,8.0
|
600
|
750
|
||
|
銅-銅鎳
|
1Cr18Ni9Ti
|
2.0,3.0,4.0,5.0
|
250
|
300
|
|
6.0,8.0
|
300
|
350
|
||
|
鉑銠10-鉑
|
GH3039
|
2.0,3.0,4.0
|
1000
|
1100
|
|
5.0,6.0,8.0
|
1100
|
1200
|
||

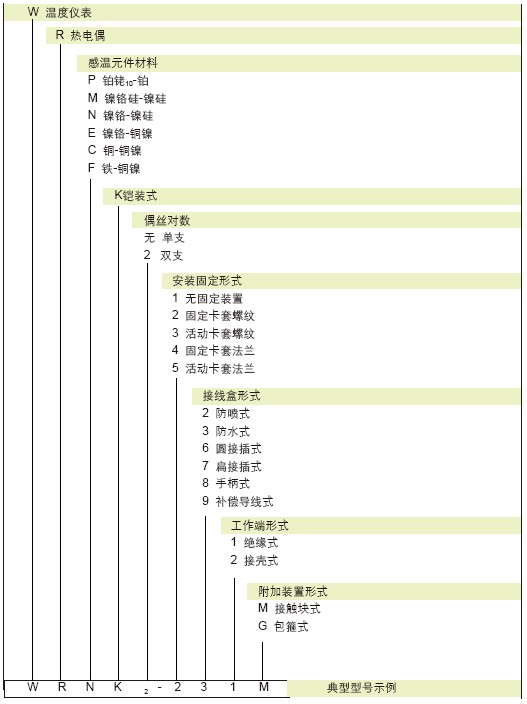

11、型號命名方法
12、防水式鎧裝熱電偶一覽表 公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計。
12、防水式鎧裝熱電偶一覽表 公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計。
|
產品型號
|
分 度 號
|
溫度范圍 ℃
|
保護管材料
|
安裝固定裝置
|
|
WRPK-121 WRPK2-121
|
S
|
0-1300
|
GH3039
|
無固定裝置
|
|
WRMK-121 WRMK2-121
|
N
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WRNK-121 WRNK2-121
|
K
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WREK-121 WREK2-121
|
E
|
0-600
|
1Cr18Ni9Ti
|
|
|
WRCK-121 WRCK2-121
|
T
|
0-350
|
||
|
WRFK-121 WRFK2-121
|
J
|
0-500
|
||
|
WRPK-221 WRPK2-221
|
S
|
0-1300
|
GH3039
|
固定卡套螺紋
|
|
WRMK-221 WRMK2-221
|
N
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WRNK-221
WRNK2-221
|
K
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WREK-221 WREK2-221
|
E
|
0-600
|
1Cr18Ni9Ti
|
|
|
WRCK-221 WRCK2-221
|
T
|
0-350
|
||
|
WRFK-221 WRFK2-221
|
J
|
0-500
|
||
|
WRPK-321 WRPK2-321
|
S
|
0-1300
|
GH3039
|
活動卡套螺紋
|
|
WRMK-321 WRMK2-321
|
N
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WRNK-321 WRNK2-321
|
K
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WREK-321 WREK2-321
|
E
|
0-600
|
1Cr18Ni9Ti
|
|
|
WRCK-321 WRCK2-321
|
T
|
0-350
|
||
|
WRFK-321 WRFK2-321
|
J
|
0-500
|
||
|
WRPK-421 WRPK2-421
|
S
|
0-1300
|
GH3039
|
固定卡套法蘭
|
|
WRMK-421 WRMK2-421
|
N
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WRNK-421 WRNK2-421
|
K
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WREK-421 WREK2-421
|
E
|
0-600
|
1Cr18Ni9Ti
|
|
|
WRCK-421 WRCK2-421
|
T
|
0-350
|
||
|
WRFK-421 WRFK2-421
|
J
|
0-500
|
||
|
WRPK-521 WRPK2-521
|
S
|
0-1300
|
GH3039
|
活動卡套法蘭
|
|
WRMK-521 WRMK2-521
|
N
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WRNK-521 WRNK2-521
|
K
|
0-1100
|
GH3030
|
|
|
0-800
|
1Cr18Ni9Ti
|
|||
|
WREK-521 WREK2-521
|
E
|
0-600
|
1Cr18Ni9Ti
|
|
|
WRCK-521 WRCK2-521
|
T
|
0-350
|
||
|
WRFK-521 WRFK2-521
|
J
|
0-500
|

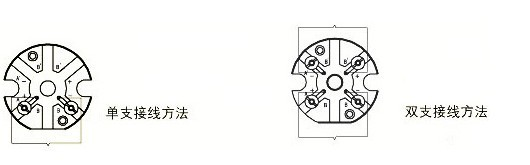

13、接線方法
14、訂貨需知 1）接線盒防護等級IP65；
2）熱電偶I級按協議訂貨；
3）未注明測溫范圍及保護管材質,保護管材質一律視為1Cr18Ni9Ti,保護管其余材質根據協議訂貨。
14、訂貨需知 1）接線盒防護等級IP65；
2）熱電偶I級按協議訂貨；
3）未注明測溫范圍及保護管材質,保護管材質一律視為1Cr18Ni9Ti,保護管其余材質根據協議訂貨。
