WT-400S系列智能數顯表
WT-400S系列智能數顯表是智能雙回路、雙數顯、雙輸出控制變送儀表，適用于溫度、壓力、流量、液位、重量等工業過程參數的測量與顯示，并且可以選擇對過程參數進行報警或位式控制，還可以選擇將過程參數變送輸出給后級儀表、記錄儀、計算機或采集系統等。廣泛用于化工、冶金、石油、電力、水利、制造等各部門。

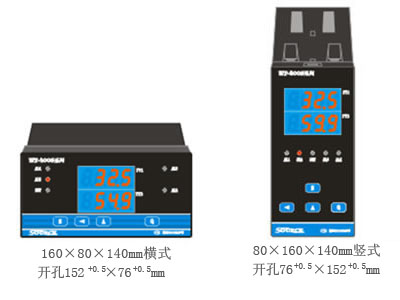

WT-400S系列智能數顯表功能特性：雙排顯示可以同時顯示雙路測量值；高性能開關電源，交、直流通用輸入；最多可以帶4個報警，報警控制方式、報警限、回差值可以通過面板按鍵設定；最多可以帶2路隔離變送輸出，輸出方式、變送量程可以通過面板按鍵設定；雙路全功能輸入信號，輸入類型、量程可以通過面板按鍵設定；可以帶RS485/RS232/RS422隔離通訊接口，MODBUS協議；本產品可以提供饋電輸出。 WT-400S系列智能數顯表外形及開孔：
WT-400S系列智能數顯表選型表示：
WT-400S系列智能數顯表選型表示：
|
WT-400S數顯表選型
|
說明
|
||||||||
|
WT-400S
|
|
智能雙回路數字顯示控制變送儀表
|
|||||||
|
外型尺寸
|
|
|
缺省為160×80×140mm（橫式）
|
||||||
|
V
|
|
80×160×140mm（豎式）
|
|||||||
|
控制方式
|
|
|
|
缺省為沒有報警控制輸出
|
|||||
|
A1
|
|
單路報警（每路四種控制模式）
|
|||||||
|
A2
|
|
雙路報警（每路四種控制模式）
|
|||||||
|
A3
|
|
三路報警（每路四種控制模式）
|
|||||||
|
A4
|
|
四路報警（每路四種控制模式）
|
|||||||
|
控制輸出類型
|
|
|
|
缺省為繼電器輸出
|
|||||
|
SCR
|
控制方式為A3、A4的無此項
|
可控硅輸出
|
|||||||
|
SSR
|
控制方式為A3、A4的無此項
|
固態繼電器控制信號輸出
|
|||||||
|
輸入類型
|
|
|
|
缺省為全功能輸入（見輸入類型表）
|
|||||
|
T
|
訂貨時指明
|
特殊信號輸入
|
|||||||
|
饋電輸出
|
|
|
|
缺省為不帶饋電輸出
|
|||||
|
P1
|
|
一路DC24V（兩線制變送輸入）
|
|||||||
|
2P1
|
|
兩路DC24V（兩線制變送輸入）
|
|||||||
|
變送輸出
|
|
|
|
缺省為不帶變送輸出
|
|||||
|
C1
|
|
一路電流變送輸出：0～10、4～20mA任選
|
|||||||
|
2C1
|
|
兩路電流變送輸出：0～10、4～20mA任選
|
|||||||
|
C2
|
|
一路電壓變送輸出：0～5、1～5V任選
|
|||||||
|
2C2
|
|
兩路電壓變送輸出：0～5、1～5V任選
|
|||||||
|
C1C2
|
|
一路電流變送輸出：0～10、4～20mA任選
|
|||||||
|
一路電壓變送輸出;0～5、1～5V任選
|
|||||||||
|
CT
|
訂貨時指明
|
用戶制定變送輸出
|
|||||||
|
通訊方式
|
Modbus協議
|
|
|
|
|||||
|
|
|
缺省為不帶通訊接口
|
|||||||
|
RS485
|
|
RS485隔離通訊接口
|
|||||||
|
RS422
|
|
RS422隔離通訊接口
|
|||||||
|
RS232
|
|
RS232隔離通訊接口
|
|||||||
|
供電方式
|
|
|
缺省為開關電源AC60～260V或DC24～350V
|
||||||
|
L
|
線性電源AC220V±10%
|
||||||||
選型舉例：WT400S智能雙回路、雙排數字顯示控制儀表，160*80mm橫表，帶4路報警控制輸出，雙路全功能輸入，供電電源為開關電源 AC60～260V或DC24～350V，根據以上參數，本儀表選型應該為WT-400S-A4。
