扁接插式鎧裝熱電阻WZPK-173/WZPK-374

1、扁接插式鎧裝熱電阻應用

    通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的-200℃—500℃范圍內液體，蒸汽和氣體介質以及固體表面溫度。 2、扁接插式鎧裝熱電阻特點 　　熱響應時間少，減小動態誤差；
　　直徑小，長度不受限制；
　　測量精度高；
　　進口薄膜電阻元件，性能可靠穩定； 3、扁接插式鎧裝熱電阻的工作原理 　　鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 4、扁接插式鎧裝熱電阻技術參數
　　產品執行標準
　　IEC751
　　JB/T8623-1997
　　JB/T8622-1997 5、扁接插式鎧裝熱電阻偶絲直徑材料

偶絲形式	單支式	雙支式
套管直徑	Φ3 Φ4 Φ5 Φ6 Φ8	Φ4  Φ5 Φ6 Φ8
套管材質	1Cr18Ni9Ti	1Cr18Ni9Ti

6、常溫絕緣電阻    熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。 7、扁接插式鎧裝熱電阻測溫范圍及溫差

型 號	分 度 號	測溫范圍°C	精度等級	允 差
WZPK WZPK	Pt100 Pt100	-200??-+500 -200??-+500	A級	±（0.15+0.002 ltl）
			B級	±（0.30+0.005ltl）

8、熱響應時間

套管直徑	熱響應時間
Ф3	≤3
Ф4	≤5
Ф5	≤8
Ф6	≤12
Ф8	≤15

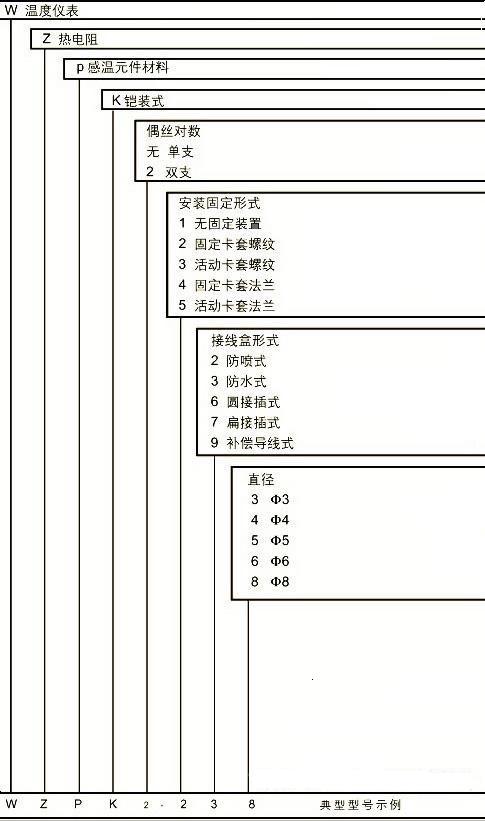

   9、鎧裝熱電阻型號命名方法   10、扁接插式鎧裝熱電阻選型一覽表

產品型號	分度號	溫度范圍 ℃	精度等級	安裝固定裝置
WZPK-173	Pt100	-200-+500	A級或B級	無固定裝置
WZPK-174
WZPK-175
WZPK-176
WZPK-178
WZPK2-174
WZPK2-175
WZPK2-176
WZPK2-178
WZPK-273				固定卡套螺紋
WZPK-274
WZPK-275
WZPK-276
WZPK-278
WZPK2-274
WZPK2-275
WZPK2-276
WZPK2-278
WZPK-373				可動卡套螺紋
WZPK-374
WZPK-375
WZPK-376
WZPK-378
WZPK2-374
WZPK2-375
WZPK2-376
WZPK2-378
WZPK-473				固定卡套法蘭
WZPK-474
WZPK-475
WZPK-476
WZPK-478
WZPK2-474
WZPK2-475
WZPK2-476
WZPK2-478
WZPK-573				可動卡套法蘭
WZPK-574
WZPK-575
WZPK-576
WZPK-578
WZPK2-574
WZPK2-575
WZPK2-576
WZPK2-578
