萬向型雙金屬溫度計WSS-481/WSS-581 1、萬向型雙金屬溫度計工作原理 雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。 2、萬向型雙金屬溫度計技術參數 產品執行標準：JB/T8803-1998；GB3836-83
標度盤公稱直徑：60、100、150
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0％
回差：溫度計回差應不大于基本誤差限的絕對值
重復性： 溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2 3、萬向型雙金屬溫度計外形尺寸
標度盤公稱直徑：60、100、150
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0％
回差：溫度計回差應不大于基本誤差限的絕對值
重復性： 溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2 3、萬向型雙金屬溫度計外形尺寸
|
形 式
|
A
|
B
|
C
|
E
|
L
|
D
|
|
軸向型
|
65
|
23
|
73
|
-
|
75 100 150 200 300 400 500 750 1000
|
Φ6 Φ8 Φ10
|
|
105
|
23
|
73
|
-
|
|||
|
155
|
23
|
73
|
-
|
|||
|
徑向型
|
65
|
50
|
110
|
34
|
||
|
105
|
50
|
110
|
34
|
|||
|
155
|
50
|
110
|
34
|
|||
|
135°向型
|
105
|
23
|
85
|
-
|
||
|
155
|
23
|
85
|
-
|
|||
|
萬向型
|
105
|
23
|
178
|
120
|
||
|
155
|
23
|
178
|
120
|

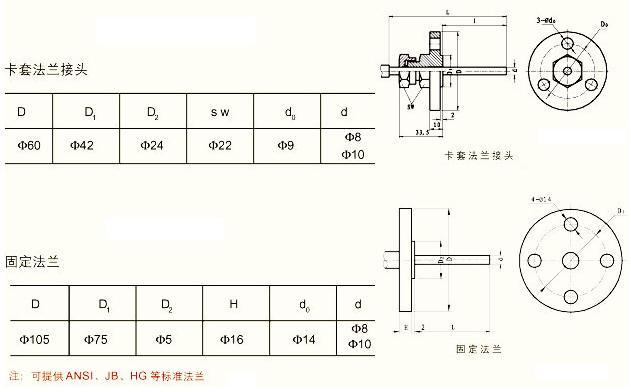

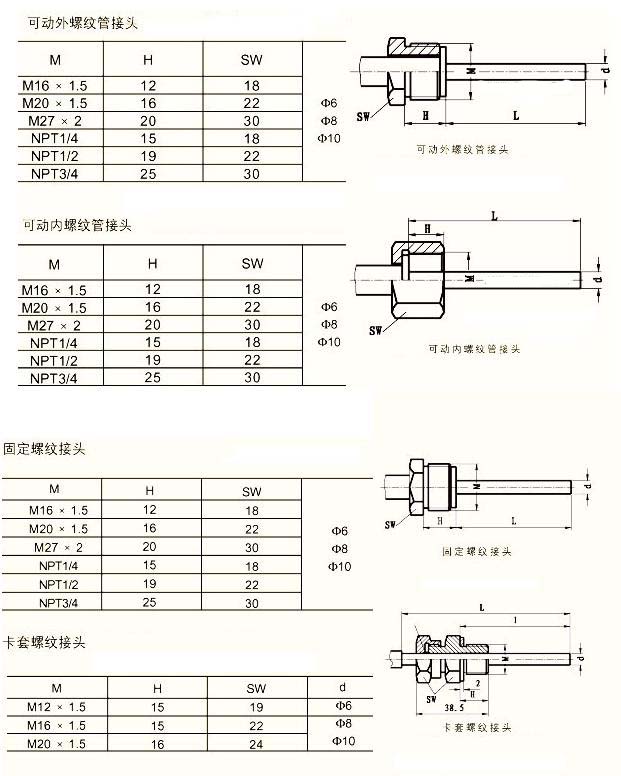

4、安裝固定形式

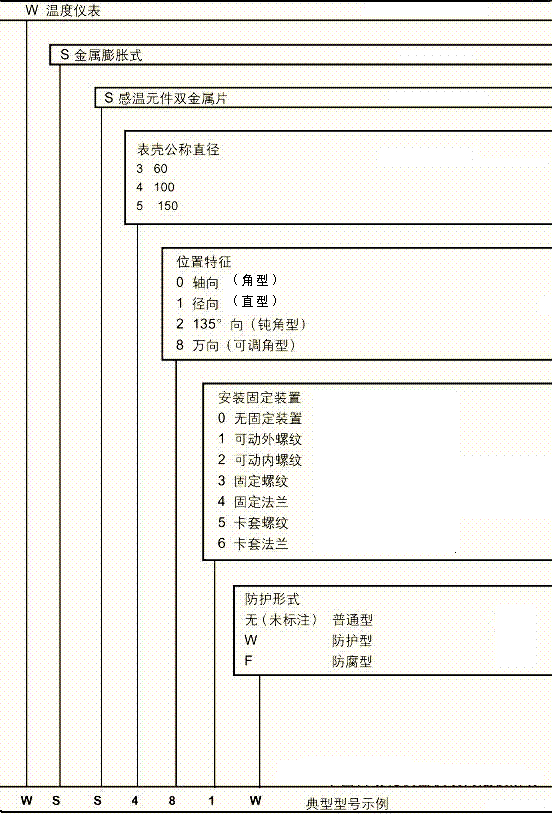

5、型號命名方式
6、萬向型雙金屬溫度計規格型號
5、型號命名方式 6、萬向型雙金屬溫度計規格型號 |
型 號
|
測溫范圍℃
|
精度等級
|
保護管材料
|
規 格
|
安裝固定裝置
|
|
|
D
|
L
|
|||||
|
WSS-480
|
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500
|
1．5
|
1Cr18Ni9Ti 304 316 316L 哈氏C-276
|
Φ100
|
75 100 150 200 300 400 500 750 1000
|
無固定裝置
|
|
WSS-580
|
Φ150
|
|||||
|
WSS-481
|
Φ100
|
可動外螺紋
|
||||
|
WSS-581
|
Φ150
|
|||||
|
WSS-482
|
Φ100
|
可動內螺紋
|
||||
|
WSS-582
|
Φ150
|
|||||
|
WSS-483
|
Φ100
|
固定螺紋
|
||||
|
WSS-583
|
Φ150
|
|||||
|
WSS-484
|
Φ100
|
固定法蘭
|
||||
|
WSS-584
|
Φ150
|
|||||
|
WSS-485
|
Φ100
|
卡套螺紋
|
||||
|
WSS-585
|
Φ150
|
|||||
|
WSS-486
|
Φ100
|
卡套法蘭
|
||||
|
WSS-586
|
Φ150
|
|||||

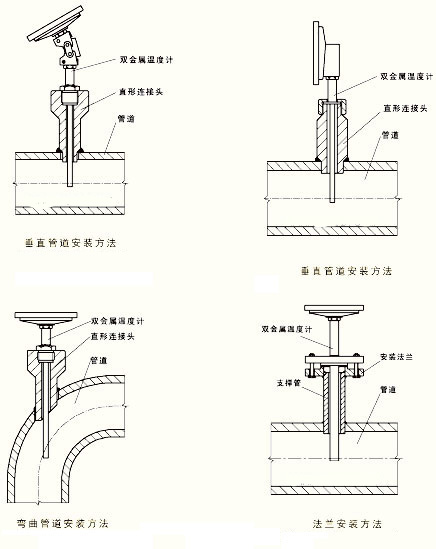

7、萬向型雙金屬溫度計安裝方式
