一、概述：
扁平電纜導電線芯采用軟結構，確保電纜柔軟性能好。絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為敷設安裝提供方便。可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
扁平橡套軟電纜是按Q1320282、AQ001-91標準組織生產，適用交流額定電壓Uo/U為450V/750V及以下的移動式電氣設備中。扁型結構特別適用于頻繁彎曲的場合，不扭結，折疊整齊，如行車。THYB、THYBF、THYBZ三大類產品均能滿足各種場合的需要。
扁型橡套電纜、扁電纜、扁平軟電纜以及扁平電纜是按照國家Q1320282、AQ001-91標準組織生產，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，橡套扁平電纜扁形結構特別適用于頻繁彎曲的場合，不易扭結，如起重機、行車等。橡套扁平電纜導電線芯采用軟結構，確保電纜柔軟性能好。橡套扁平電纜絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。絕緣線芯分色，為敷設安裝提供方便。橡套扁平電纜可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件。
|
|
|
|
|
|
|
|
|

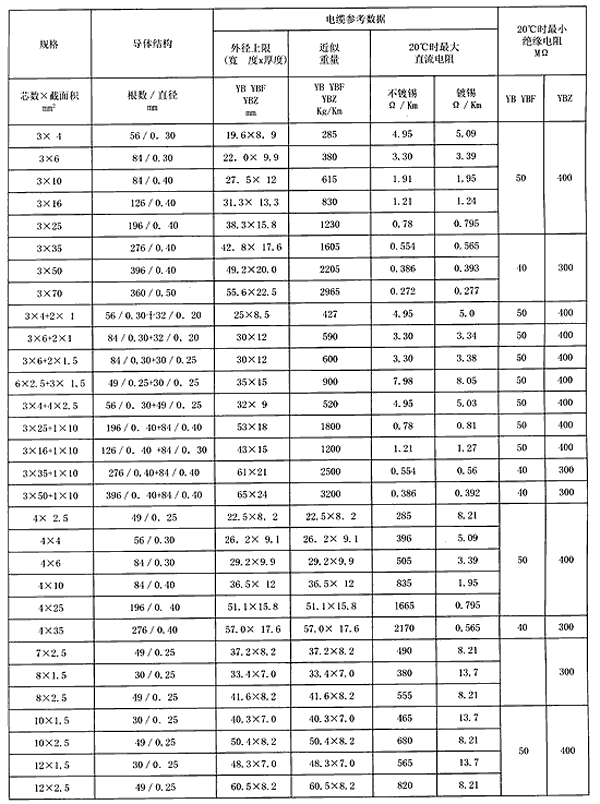

二、規格型號：
|
|||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||
|
規 格 standards |
導體結構 conductor structure |
電纜參考數據 |
20 ℃ 時最小絕緣電阻 M Ω |
||||
|
外徑上限（寬度×厚度） |
近似重量 |
20 ℃ 最大直流電阻 |
|||||
|
芯數×截面積 mm 2 |
根數 / 直徑 mm |
Y B YBF YBZ mm |
Y B YBF YBZ Kg/mm |
不鍍錫 Ω /km |
鍍錫 Ω /km |
YB YBF |
YBZ |
|
3×4 |
56/0.30 |
19.6×8.9 |
285 |
4.95 |
5.09 |
50 |
400 |
|
3×6 |
84/030 |
22.0×9.9 |
380 |
3.30 |
3.39 |
||
|
3×10 |
84/0.40 |
27.5×12 |
615 |
1.91 |
1.95 |
||
|
3×16 |
126/0.40 |
31.3×13.3 |
830 |
1.21 |
1.24 |
||
|
3×25 |
196/0.40 |
38.3×15.8 |
1230 |
0.78 |
0.795 |
||
|
3×35 |
276/0.40 |
42.8×17.6 |
1605 |
0.554 |
0.565 |
40 |
300 |
|
3×50 |
396/0.40 |
49.2×20.0 |
2205 |
0.386 |
0.393 |
||
|
3×70 |
360/0.50 |
55.6×22.5 |
2965 |
0.272 |
0.277 |
||
|
3×4+2×1 |
56/0.30+32/0.20 |
25×8.5 |
427 |
4.95 |
5.0 |
50 |
400 |
|
3×6+2×1 |
84/0.30+32/0.20 |
30×12 |
590 |
3.30 |
3.34 |
50 |
400 |
|
3×6+2×1.5 |
84/0.30+30/0.25 |
30×12 |
600 |
3.30 |
3.38 |
50 |
400 |
|
6×2.5+6×1.5 |
49/0.25+30/0.25 |
35×15 |
900 |
7.98 |
8.05 |
50 |
400 |
|
3×4+4×2.5 |
56/0.30+49/0.25 |
32×9 |
520 |
4.95 |
5.03 |
50 |
400 |
|
3×25+1×10 |
196/0.40+84/0.40 |
53×18 |
1800 |
0.78 |
0.81 |
50 |
400 |
|
3×16+1×10 |
126/0.40+84/0.30 |
43×15 |
1200 |
1.21 |
1.27 |
50 |
400 |
|
3×35+1×10 |
276/0.40+84/0.40 |
61×21 |
2500 |
0.554 |
0.56 |
40 |
300 |
|
3×50+1×10 |
396/0.40+84/0.40 |
65×24 |
3200 |
0.386 |
0.392 |
40 |
300 |
 |
|
四、定貨要求： 1、成品電纜的絕緣電阻換算到長度為1Km，溫度為+20℃時，動力線芯應不小于30MΩ/Km。 2、成品電纜的電壓試驗，動力線芯之間應能經受50Hz，2500V電壓試驗5min，控制線芯之間應能經受交流50Hz，1500V電壓試驗。 3、成品電纜的交貨長度不應小于150m，允許長度不小于35m的短段電纜交貨，其交貨數量應不超過交貨總長度的10％，根據用戶和制造廠協議，允許以任意長度的電纜交貨。 |
