一、概述：
    丁腈扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。導電線芯采用軟結構，確保電纜柔軟性能好。
絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
絕緣線芯分色，為敷設安裝提供方便。

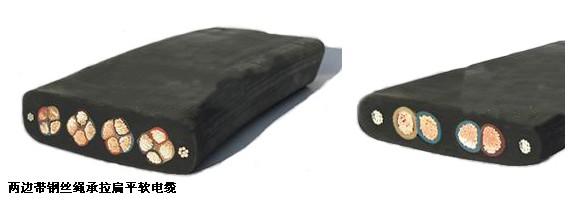

可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件（YVFB-G型）。
二、特點：
     特別柔軟，尤耐彎折，往返移動，平穩不扭。
       室內戶外，適應溫度，酸堿油鹽，均能防護。
       選材嚴格，工藝先進，性能可靠，壽命長久。
三、規格型號：

型號	名稱	額定電壓	主要用途	拉力大小于N
YFFB	丁腈聚氯乙烯絕緣及護套扁平軟電纜	450/750V	主要用于起重、輸送機、中小型挖掘機、裝卸機	2000/100m
YFFB-F	丁腈聚氯乙烯絕緣及護套復合扁平軟電纜	450/750V	主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等
YEFPB	乙丙橡膠絕緣丁腈聚氯乙烯絕緣及護套屏蔽型扁平軟電纜	3.6/6KV
YFFB-L	丁腈聚氯乙烯絕緣及護套承拉（鋼絲加強型移動）扁平軟電纜	300/500V	主要用于低層建筑物的電梯和其它移動機械的控制電纜
YFFB-JL	丁腈聚氯乙烯絕緣及護套絞合承拉（鋼絲加強型移動）扁平軟電纜	300/500V	主要用于高層建筑物電梯的控制電纜
YFFB-FJL	丁腈聚氯乙烯絕緣及護套絞合承拉、控制、通信復合（鋼絲加強型移動）扁平軟電纜	300/500V	主要用于電梯的控制電纜



代號	代號含義
Y	移動
VF （扁平類用“FF”）	丁腈電纜系列
L	承拉（加鋼絲）
B	扁電纜、扁平電纜
F	復合型
P	銅編織屏蔽
R	多股絞合導體

丁腈聚氯乙烯絕緣及護套扁平形軟電纜 聯系
YVFB       （普通型）
YVFB-G      （加強型）
YVFBP      （屏蔽型）
YVFB-TH    （三防型）


型　　號	名　　　　　　　　　　　稱
YVFB	丁腈絕緣和護套移動扁平軟電纜
YVFBP	丁腈絕緣和護套銅編織屏蔽移動扁平軟電纜
YVFB-G	丁腈絕緣和護套鋼絲加強型移動扁平軟電纜



型　　　號	額定電壓（V）	芯數	標稱截面mm2
YVFB	450/750 V	2-28	0.75-6
YVFBP	450/750 V	2-10	2.5-150
YVFB-G	450/750 V	2-28	0.75-150

四、產品主要性能（符合Q/ZB01-2002）
     電纜額定工作電壓交流450/750V及以下。
    電纜使用環境溫度為-40℃～70℃。
    電纜最小彎曲半徑為電纜小邊長度的10倍。
    各截面導電線芯20℃直流電阻最大值（Romax）如下：（符合GB/T3956-1997）

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
Romax （Ω/km）	26.0	19.5	13.3	7.98	4.95	3.30	1.91	1.21	0.780	0.551	0.386	0.272	0.206	0.161	0.129	0.106	0.0801

 各截面絕緣線芯70℃絕緣電阻最小值（Rimin）如下：（符合GB5023-1997）

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70～95	120～185	240
Romax（MΩ.m）	11	10	10	9	7	6	5.6	4.6	4.4	3.8	3.7	3.2	2.9	2.8

成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。
絕緣及護套最小抗拉強度10N/mm2，最小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸最小伸長率20%。
不同環境不同溫度載流量校正系數（Ki）

℃	10	15	20	25	30	35	40
Ki	1.41	1.35	1.29	1.22	1.15	1.08	1.00
℃	45	50	55	60	65	70
Ki	0.91	0.82	0.71	0.58	0.41	0.18

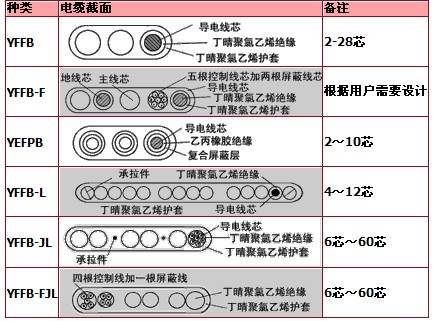

 五、產品結構圖：
