丁腈扁平軟電纜 YFFB YFFB-JL YVFB-2G

執行標準：是參照國際電工委員會(huì )IEC標準及美、日、德等國家的產品標準研制而成的一種操作方便，抗拉耐久，適應卷繞折疊的新型電纜。

　　本電纜系列除YEFPB型電纜的絕緣外，均采用了絕緣及護套級的丁腈聚氯乙烯復合物，因此該電纜柔軟耐低溫，并具有良好的抗老化、耐酸堿、耐油不易燃等特點。 由于電纜是扁平形狀，所以在卷繞、折疊的運行過程中排列整齊，不壓線、不扭曲、此種電纜與同規格的圓電纜相比，彎曲半徑大大減小，因此，該電纜是伴隨機械運行當中的良好電纜。

　　由于上述特點，以上各種型號電纜，均能滿足各種頻繁移動的機械設備的需要，其使用壽命是圓電纜的兩倍以上。

　　該電纜具有便于安裝及維修的特點，電纜的絕緣線芯及繞包(擠包)，采用了不同的顏色和印號來區分，這樣就便于安裝維修。YEFPB型額定電壓3.6/6KW電纜，采用了絕緣線芯外有屏蔽兼地線的結構，不會(huì )危及人身安全。

　　YFFB扁平電纜，YFFB-F丁腈絕緣扁平電纜,YFFB-JL鋼絲加強型移動扁平軟電纜性能概要：

　　A、電纜使用環境溫度-30℃—60℃；允許長期工作溫度為70℃。最高工作溫度：105℃，最低環境溫度：-40℃，電纜安裝敷設溫度應不低于 -25℃B、電纜彎曲半徑不小于電纜短軸尺寸的10倍。

　　C、電纜型號名稱與適用范圍、允許拉力見表：

　　型號名稱：

　　型號名稱額定電壓主要用途拉力大小于N

　　YFFB丁腈聚氯乙烯絕緣及護套扁平軟電纜450/750V主要用于起重、輸送機、中小型挖掘機、裝卸機2000/100m

YFFB-F丁腈聚氯乙烯絕緣及護套復合扁平軟電纜450/750V主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等

YEFPB乙丙橡膠絕緣丁腈聚氯乙烯絕緣及護套屏蔽型扁平軟電纜3.6/6

KVYFFB-L丁腈聚氯乙烯絕緣及護套承拉(鋼絲加強型移動)扁平軟電纜300/500V主要用于低層建筑物的電梯和其它移動機械的控制電纜

YFFB-JL丁腈聚氯乙烯絕緣及護套絞合承拉(鋼絲加強型移動)扁平軟電纜300/500V主要用于高層建筑物電梯的控制電纜YFFB-FJL丁腈聚氯乙烯絕緣及護套絞合承拉、控制、通信復合(鋼絲加強型移動)扁平軟電纜300/500V主要用于電梯的控制電纜。

代號代號含義

Y移動

　　VF (扁平類用“FF”)丁腈電纜系列

　　L承拉(加鋼絲)

　　B扁電纜、扁平電纜

　　F復合型

　　P銅編織屏蔽

　　R多股絞合導體

　　D、電纜耐壓實驗見表：

　　絕緣厚度mm中間檢驗電壓KV成品電纜浸水(15℃—25℃)中1小時然后加電壓5分鐘電纜

額定電壓KV主線芯浸入(15℃—25℃)的水中6小時施加電壓5分中0.5～1.06電纜額定電壓

1.0～1.5101.5～2.015300/300V300/500V450/750V2.5252000V2000V2500V3 .6/6

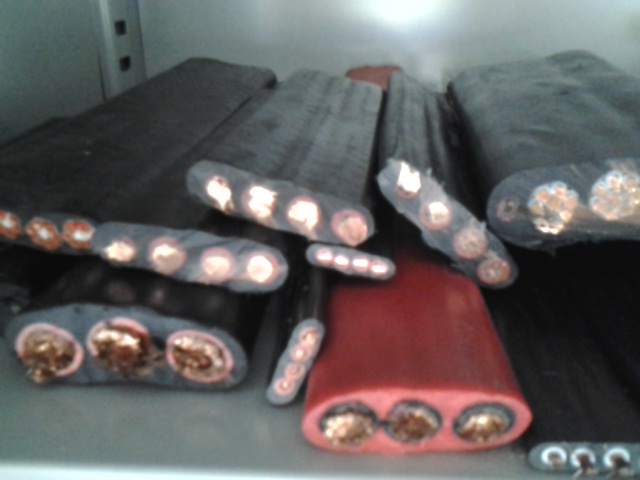

　　電纜示意圖：本電纜系列共分六個品種： 標準種類電纜截面備注YFFB2-28芯

　　YFFB-F根據用戶需要設計

　　YEFPB2～10芯

　　YFFB-L4～12芯

　　YFFB-JL6芯～60芯

　　YFFB-FJL6芯～60芯

　　丁睛聚氯乙烯絕緣及護套扁平軟電纜電纜的結構尺寸及參數見表：

　　YFFB型額定電壓450/750V丁晴聚氯乙烯絕緣及護套扁平軟電纜www.zdianlan.com。該電纜主要用于起重、輸送機、中小型挖掘機、裝卸機。

　　芯數×標稱

　　截面mm導電線芯結構20℃是直流電阻

　　不大于Ω/km電纜外形尺寸

　　mm參考重量

　　kg/km

　　根數/單線直徑mm

　　12×1.547/0.213.35.0×40385

　　3×2.549/0.257.985.7×14147

　　4×2.549/0.257.985.7×17.8182.6

　　5×2.549/0.257.985.7×21.5236.9

　　7×2.549/0.257.985.7×28.9326.3

　　12×2.549/0.257.985.7×48.4417.7

　　3×480/0.254.956.6×16.8214.9

　　4×480/0.254.956.6×21.4281.9

　　5×480/0.254.956.6×25.5348.3

　　7×480/0.254.956.6×37.0504.0

　　3×6120/0.253.37.7×19.5302.5

　　4×6120/0.253.37.7×24.8396.7

　　3×10206/0.251.919.7×24.3499.5

　　4×10206/0.251.919.7×31.2636.6

　　3×16325/0.251.2111.0×28.0695.0

　　4×16325/0.251.2111.0×36.0918.7

　　3×25503/0.250.7813.3×34.31044.4

　　4×25503/0.250.7813.3×44.41385.9

　　3×35708/0.250.55415.4×41.01431.8

　　4×35708/0.250.55415.4×53.01897.6

　　3×50392/0.400.38618.0×47.01963.0

　　3×70556/0.400.27219.0×542863.9

　　3×50+1×16392/0.400.38618.0×54.92430.4

　　3×70+1×25556/0.400.27219.0×65.93386.4

　　3×95+1×35734/0.400.20621.7×76.54327.0

　　3×120+1×35938/0.400.16126.0×88.45778.53×150+1×501170/0.400.12932×1057780.2YFFB-F型額定電壓450/750V丁晴聚氯乙烯絕緣及護套復合扁平軟電纜，該電纜主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等。

　　芯數×標稱

　　截面mm主導電線芯結構主線芯20℃是

　　直流電阻不大于

　　Ω/km電纜外形尺寸

　　mm參考重量

　　kg/km

　　根數/單線直徑mm

　　3×50+1×16+5×2.5+2×P1.5392/0.40.38621×8133503×70+1×25+5×2.5+2×P1.5556/0.40.27224×9144503×95+1×35+5×2.5+2×P1.5736/0.40.20627×10156503×120+1×35+4×4943/0.40.16126×9359383×120+2×16+4×4943/0.40.16126×97606763×150+1×50+4×41178/0.40.12932×11782346×10+6×2.5206/0.251.9114×7016376×16+6×2.5325/0.251.2114×782020

　　6×25+6×2.5503/0.250.7814×892575

　　YEFPB型3.6/6KV乙丙橡膠絕緣丁晴聚氯乙烯絕緣護套屏蔽型扁平軟電纜：該電纜主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等。

　　芯數×標稱

　　截面mm主導電線芯結構主線20℃是直流

　　電阻不大于Ω/km電纜外形尺寸mm參考重量

　　kg/km

　　根數/單線直徑mm

　　3×6+3×6/3120/0.253.322×63.91988

　　3×10+3×10/3206/0.251.1924×692493

　　3×16+3×16/3325/0.251.2126×742997

　　3×25+3×16/3503/0.250.7828×813669

　　3×25+3×16/3708/0.250.55429×8539.8

　　YFFB—L型額定電壓300/500V丁晴聚氯乙烯絕緣及護套承拉扁平軟電纜。該電纜主要用于低層建筑物的電梯和其它移動機械的控制電纜。

　　芯數×標稱截面mm主導電線芯結構主線芯20℃是直流電阻不大于Ω/km電纜外形尺寸mm參考重量kg/km根數/單線直徑mm

　　12×0.7524/0.226.04.4×38278.2

　　16×0.7524/0.226.04.4×48.6383.2

　　18×0.7524/0.226.04.4×53.4421.3

　　21×0.7524/0.226.04.4×61.6434.4

　　24×0.7524/0.226.04.4×69.8547.5

　　12×132/0.219.54.5×40.0356.4

　　16×132/0.219.54.5×51.1455.4

　　18×132/0.219.54.5×56.2502.2

　　21×132/0.219.54.5×64.8578.0

　　24×132/0.219.54.5×73.4653.9

　　兩邊帶鋼絲繩承拉扁平軟電纜

　　YFFB—JL型額定電壓300/500V丁晴聚氯乙烯絕緣及護套絞合承拉扁平軟電纜。

本電纜主要用于高層建筑物電梯的控制電纜。

　　芯數×標稱

　　截面mm導電線芯結構20℃是直流電阻

　　不大于Ω/km電纜外形尺寸mm參考重量

　　kg/km

　　根數/單線直徑mm

　　24×0.7524/0.226.08.3×47.8656

　　30×0.7524/0.226.08.9×51.6679.8

　　36×0.7524/0.226.09.6×55.6797.3

　　42×0.7524/0.226.09.6×55.6827.3

　　60×0.7524/0.226.011.8×68.81049.4

　　24×132/0.219.59.1×52.6762.6

　　30×132/0.219.510.3×57.8866.6

　　36×132/0.219.511.0×62.31066.3

　　42×132/0.219.511.0×62.3111.1

　　60×132/0.219.513.6×77.61549.8

　　YFFB-FJL型額定電壓300/500V丁晴聚氯乙烯絕緣及護套絞合承拉、控制、通信復合扁平軟電纜。

本電纜主要用于電梯的控制電纜。

　　芯數×標稱

　　截面mm

　　導電線芯結構20℃是直流電阻

　　不大于Ω/km電纜外形尺寸mm參考重量

　　kg/km

　　根數/單線直徑mm

　　24×0.75+2×P0.624/0.226.08.9×48.4683.9

　　30×0.75+2×P0.624/0.226.09.5×52.2713.8

　　36×0.75+2×P0.624/0.226.010.2×56.2837.242×0.75+2×P0.624/0.226.010.2×56.2868.760×0.75+2×P0.624/0.226.012.4×69.41101.924×1+2×P0.632/0.219.59.7×53.2800.730×1+2×P0.632/0.219.510.9×69.4909.6

　　36×1+2×P0.632/0.219.511.6×62.91119.6

　　42×1+2×P0.6032/0.219.511.6×62.91166.7

　　60×1+2×P0.6032/0.219.514.2×78.21627.3
