移動設備（堆取料機、港機）卷筒用0.45/0.75KV通訊扁平電纜(斗輪機電纜，堆取料機電纜)

移動設備卷筒用0.45/0.75KV加光纖通訊扁平電纜（光電復合電纜）

一、產品特點及用途

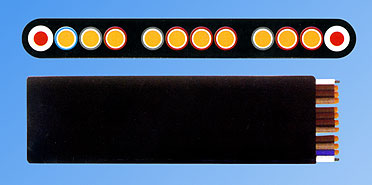

YVFBG通訊扁平卷筒電纜適用于交流額定電壓450/750V及以下移動設備機上電器儀表連接線或信號傳輸，扁電纜兩邊加鋼絲承拉，可根據用戶需要在電纜設計中加入光纖作為通信之用，電纜具有阻燃耐熱、耐寒、防油、耐腐蝕、柔軟、耐磨、抗拉等特性，電纜廣泛用于冶金、電力、石油化工、礦山、船舶工業、港口及移動設備制造等行業。
注：機上固定敷設軟電纜參照第1頁第一章第一節阻燃耐熱丁腈電力軟電纜及第 頁第三章第一節阻燃耐熱丁腈控制軟電纜。
二、產品執行標準
Q/AT2005-6標準
阻燃性能試驗執行GB12666.5-90規定
三、基本電纜規格及結構參數
移動設備卷筒用控制扁電纜

電纜型號	電壓KV	電纜規格mm2	電纜外型尺寸㎜	電纜彎曲半徑㎜	電纜參考重量kg/m	抗拉強度N/M
YVFBG	0.45/0.75	14×1.0+2×1.0P+2×4	46×15	300	0.983	17732
YVFBG	0.45/0.75	16×1.0+2×1.0P+2×4	47×15	300	1.0895	18575
YVFBG	0.45/0.75	19×1.0+2×1.0P+2×4	49×15	300	1.285	19837
YVFBG	0.45/0.75	20×1.0+2×1.0P+2×4	50×16	320	1.324	20258
YVFBG	0.45/0.75	21×1.0+2×1.0P+2×4	51×16	320	1.408	20679
YVFBG	0.45/0.75	22×1.0+2×1.0P+2×4	52×16	320	1.479	21100
YVFBG	0.45/0.75	23×1.0+2×1.0P+2×4	53×17	340	1.524	21521
YVFBG	0.45/0.75	24×1.0+2×1.0P+2×4	54×17	340	1.619	21942
YVFBG	0.45/0.75	28×1.0+2×1.0P+2×4	62×17	340	2.128	23626
YVFBG	0.45/0.75	37×1.0+2×1.0P+2×4	75×17	340	2.604	27415
YVFBG	0.45/0.75	14×1.5+2×1.5P+2×4	51×16	320	1.469	20680
YVFBG	0.45/0.75	16×1.5+2×1.5P+2×4	55×17	340	1.578	21942
YVFBG	0.45/0.75	19×1.5+2×1.5P+2×4	58×18	360	1.699	23837
YVFBG	0.45/0.75	20×1.5+2×1.5P+2×4	59×18	360	1.786	24469
YVFBG	0.45/0.75	21×1.5+2×1.5P+2×4	60×19	380	1.834	25100
YVFBG	0.45/0.75	22×1.5+2×1.5P+2×4	61×19	380	1.907	25731
YVFBG	0.45/0.75	23×1.5+2×1.5P+2×4	61×19	380	1.965	26365
YVFBG	0.45/0.75	24×1.5+2×1.5P+2×4	72×19	380	2.204	26995
YVFBG	0.45/0.75	28×1.5+2×1.5P+2×4	74×19	380	2.376	29520
YVFBG	0.45/0.75	37×1.5+2×1.5P+2×4	97.5×19	380	2.842	35204
YVFBG	0.45/0.75	14×2.5+2×2.5P+2×4	59×19	380	1.956	27350
YVFBG	0.45/0.75	16×2.5+2×2.5P+2×4	60×19	380	2.156	29450
YVFBG	0.45/0.75	19×2.5+2×2.5P+2×4	61×19	380	2.208	32600
YVFBG	0.45/0.75	20×2.5+2×2.5P+2×4	62×20	400	2.259	33650
YVFBG	0.45/0.75	21×2.5+2×2.5P+2×4	63×20	400	2.308	34700
YVFBG	0.45/0.75	22×2.5+2×2.5P+2×4	66×22	440	2.392	35750
YVFBG	0.45/0.75	23×2.5+2×2.5P+2×4	66×22	400	2.406	36800
YVFBG	0.45/0.75	24×2.5+2×2.5P+2×4	80×20	400	2.47	37850
YVFBG	0.45/0.75	28×2.5+2×2.5P+2×4	78×20	400	2.958	42050
YVFBG	0.45/0.75	37×2.5+2×2.5P+2×4	115.5×20	400	3.556	51500

移動設備卷筒用0.45/0.75KV加光纖通訊扁平電纜

電纜型號	電壓KV	電纜規格mm2	電纜外型尺寸㎜	電纜彎曲半徑㎜	電纜參考重量kg/m	抗拉強度N/M
YVFBG	0.45/0.75	19×1.0+2×1.0P+6FO+2×4	60×15	300	1.4572	20258
YVFBG	0.45/0.75	23×1.0+2×1.0P+6FO+2×4	68×17	340	1.8579	21942
YVFBG	0.45/0.75	24×1.0+2×1.0P+6FO+2×4	72×18	360	2.0072	22363
YVFBG	0.45/0.75	19×1.5+2×1.5P+6FO+2×4	72×18	360	1.98	24258
YVFBG	0.45/0.75	23×1.5+2×1.5P+6FO+2×4	79×18	360	2.151	26784
YVFBG	0.45/0.75	24×1.5+2×1.5P+6FO+2×4	85×18	360	2.55	27415
YVFBG	0.45/0.75	19×2.5+2×2.5P+6FO+2×4	78.5×19	380	2.34	33020
YVFBG	0.45/0.75	23×2.5+2×2.5P+6FO+2×4	91×20	380	2.956	37220
YVFBG	0.45/0.75	24×2.5+2×2.5P+6FO+2×4	91×21	380	3.32	38270
