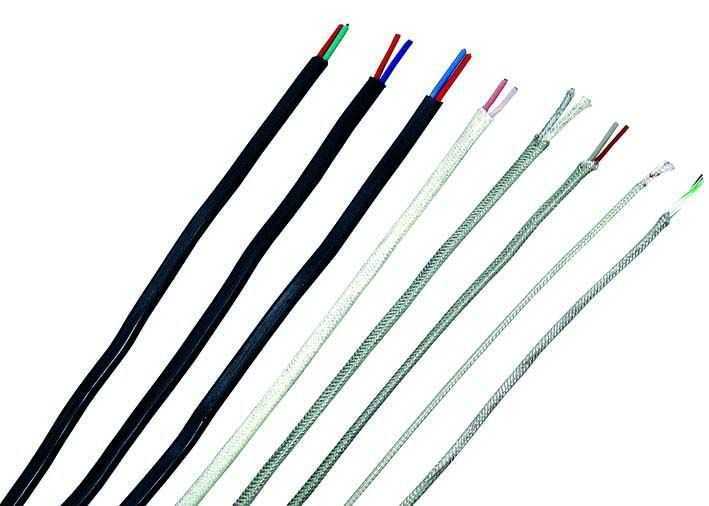

名稱: 熱電偶用（耐高溫/阻燃）補償導線、補償電纜
說明:
產品標準：采用GB/T4989-94及JB/T7495-94等標準。
1、用途：
熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。
2：使用條件：
(1) 工作溫度：耐熱用：最高200℃和260℃兩種；
一般用：最高70℃和105℃兩種。
(2) 最低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；
聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。
(3) 最小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。
3、產品品種、規格、結構型式
(1) 產品品種及型號：見表1
表1
|
產品名稱
|
型 號
|
配用熱電偶
|
熱電偶分度號
|
|
銅-銅鎳補償型導線（電纜）
|
SC
|
鉑銠10-鉑熱電偶
鉑銠13-鉑熱電偶
|
S
|
|
鐵-銅鎳補償型導線（電纜）
銅-銅鎳補償型導線（電纜）
|
KCA
KCB
|
鎳鉻-鎳硅熱電偶
|
K
|
|
鎳鉻-鎳硅延長型導線（電纜）
|
KX
|
鎳鉻-鎳硅熱電偶
|
K
|
|
鐵-銅鎳補償型導線（電纜）
鎳鉻硅-鎳硅延長型導線（電纜）
|
NC
NX
|
鎳鉻硅-鎳硅熱電偶
|
N
|
|
鎳鉻-銅鎳延長型導線（電纜）
|
EX
|
鎳鉻-銅鎳熱電偶
|
E
|
|
鐵-銅鎳延長型導線（電纜）
|
JX
|
鐵-銅鎳熱電偶
|
J
|
|
銅-銅鎳延長型導線（電纜）
|
TX
|
銅-康銅鎳電偶
|
T
|
(2) 產品規格：見表2
表2
|
|
名 稱
|
導體標稱截面mm2
|
導體結構 mm
|
||
|
補償導線
|
補償電纜
|
A
|
B
|
||
|
線芯對數
|
1
|
二線組：1～24對
三線組：1～19對
|
0.5
|
1/Φ0.80
|
7/Φ0.30
|
|
1.0
|
1/Φ1.13
|
7/Φ0.43
|
|||
|
1.5
|
1/Φ1.37
|
7/Φ0.52
|
|||
|
2.5
|
1/Φ1.76
|
19/Φ0.41
|
|||
注：① 補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，推薦的線對
為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。
4、技術要求
(1) 補償導線及補償電纜合金導體和絕緣層顏色：見表3
表3
|
產品型號
|
補償導線及電纜線芯
|
絕緣層著色
|
配用熱電偶
分度號
|
||
|
正極
|
負極
|
正極
|
負極
|
||
|
SC
|
銅
|
銅鎳0.6
|
紅
|
綠
|
S(鉑銠10-鉑)
R(鉑銠13-鉑)
|
|
KCA
|
鐵
|
銅鎳22
|
紅
|
藍
|
K(鎳鉻-鎳硅)
|
|
KCB
|
銅
|
銅鎳40
|
紅
|
藍
|
|
|
KX
|
鎳鉻10
|
鎳硅
|
紅
|
黑
|
|
|
EX
|
鎳鉻10
|
銅鎳45
|
紅
|
棕
|
E(鎳鉻-銅鎳)
|
|
JX
|
鐵
|
銅鎳45
|
紅
|
紫
|
J(鐵-銅鎳)
|
|
TX
|
銅
|
銅鎳45
|
紅
|
白
|
T(銅-銅鎳
|
|
NC
|
鐵
|
銅鎳18
|
紅
|
灰
|
N(鎳鉻硅-鎳硅)
|
|
NX
|
鎳鉻硅
|
鎳硅
|
紅
|
灰
|
|
(2) 補償導線及補償電纜使用分類、等級標志及護套著色：見表4
表4
|
使用分類
|
標志代號
|
允差等級及標志
|
護套著色
|
|||
|
普通級
|
精密級
|
普通級
|
精密級
|
本安型
|
||
|
一般用
|
G
|
省
|
S
|
黑色
|
灰色
|
藍色
|
|
耐熱用
|
H
|
黑色
|
灰色
|
藍色
|
||
(3) 補償導線及補償電纜熱電特性及允差表：見表5
表5
|
型號
|
使用
分類
|
溫度范圍℃
|
熱電動勢允差μV
|
測量端
溫度℃
|
往復電阻20℃長度為1m不大于Ω
|
||||
|
普通級
|
精密級
|
0.5mm2
|
1.0mm2
|
1.5mm2
|
2.5mm2
|
||||
|
SC
|
G
|
0～100
|
±60(±5.0℃)
|
±30(±5.0℃)
|
1000
|
0.10
|
0.05
|
0.03
|
0.02
|
|
H
|
0～200
|
|
|||||||
|
KCA
|
G
|
0～100
|
±100(±2.5℃)
|
±60(±1.5℃)
|
1000
|
1.40
|
0.70
|
0.47
|
0.28
|
|
H
|
0～200
|
900
|
|||||||
|
KCB
|
G
|
0～100
|
900
|
1.04
|
0.70
|
0.47
|
0.28
|
||
|
KX
|
G
|
-20～100
|
900
|
2.20
|
1.10
|
0.73
|
0.44
|
||
|
H
|
-25～200
|
900
|
|||||||
|
EX
|
G
|
-20～100
|
±200(±2.5℃)
|
±120(±1.5℃)
|
500
|
2.50
|
1.25
|
0.83
|
0.50
|
|
H
|
-25～200
|
500
|
|||||||
|
JX
|
G
|
-20～100
|
±140(±2.5℃)
|
±85(±1.5℃)
|
500
|
1.30
|
0.65
|
0.43
|
0.26
|
|
H
|
-25～200
|
500
|
|||||||
|
TX
|
G
|
-20～100
|
±60(±1.0℃)
|
±30(±0.5℃)
|
300
|
1.04
|
0.52
|
0.35
|
0.21
|
|
H
|
-25～200
|
±90(±1.5℃)
|
±48(±0.8℃)
|
300
|
|||||
|
NC
|
G
|
0～100
|
±100(±2.5℃)
|
±60(±1.5℃)
|
900
|
1.50
|
0.75
|
0.50
|
0.30
|
|
H
|
0～200
|
900
|
|||||||
|
NX
|
G
|
-20～100
|
900
|
2.86
|
1.43
|
0.95
|
0.57
|
||
|
H
|
-25～200
|
900
|
|||||||
(4) 其它性能指標：見表6
表6
|
項 目
|
單 位
|
性能指標
|
|
|
PVC絕緣
|
F46絕緣或F絕緣
|
||
|
絕緣電阻（20℃）≥
|
MΩ·km
|
25
|
500
|
|
電壓試驗
|
V/1min
|
1000
|
|
|
阻燃性能
|
由供需雙方根據補償電纜的使用條件按GB/T18380-2001標準商定
|
5、型號、名稱：見表7～表8
表7 補償導線
|
型 號
|
名 稱
|
|
KX-VV
|
聚氯乙烯絕緣和護套K分度熱電偶用補償導線
|
|
KX-VPV
|
聚氯乙烯絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
|
|
KX-FF
|
氟塑料絕緣和護套K分度熱電偶用補償導線
|
|
KX-FPF
|
氟塑料絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
|
|
KX-FV-105
|
氟塑料絕緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線
|
|
KX-FPV-105
|
氟塑料絕緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線
|
|
KX-HF4B
|
聚四氟絕緣玻璃絲編織護套K分度熱電偶用補償導線
|
|
KX-HF4PB
|
聚四氟絕緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線
|
注： ① 其他型號補償導線SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的第一項，如：EX-VVP；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽；
③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能；
④ 一般用(G)普通級和精密級(S)以及耐熱用(H)普通級和精密級(S)補償導線在訂貨注明即可。
表8 補償電纜
|
型 號
|
名 稱
|
|
KX-VV
|
聚氯乙烯絕緣對絞聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-VPV
|
聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-VPVP
|
聚氯乙烯絕緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-VVP
|
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-FF
|
氟塑料絕緣對絞氟塑料護套K分度熱電偶用補償電纜
|
|
KX-FPF
|
氟塑料絕緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
|
|
KX-FPFP
|
氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
|
|
KX-FFP
|
氟塑料絕緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
|
|
KX-FV-105
|
氟塑料絕緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-FPV-105
|
氟塑料絕緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-FPVP-105
|
氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-FVP-105
|
氟塑料絕緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
|
|
KX-HF4B
|
聚四氟絕緣對絞玻璃絲編織護套K分度熱電偶用補償電纜
|
|
KX-HF4PB
|
聚四氟絕緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
|
|
KX-HF4PBP
|
聚四氟絕緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
|
|
KX-HF4BP
|
聚四氟絕緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
|
注： ① 其他型號補償電纜SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的第一項，如：EX-VPV；
② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽，P3：鋁/聚酯復合膜，P2：銅塑復合膜；
③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能。
④ 一般用(G)普通級和精密級(S)以及耐熱用(G)普通級和精密級(S)補償電纜在訂貨注明即可。
⑤ 本安補償電纜需在原型號前加“IA-”，如：IA-KX-VPVP；需阻燃補償電纜，應在原型號前加“ZR-”。
6、交貨要求
根據雙方協議允許任何長度交貨，長度計量誤差為±0.5%。
7、訂貨須知
訂貨時務必注明產品名稱、型號、對數、耐溫等級、屏蔽型式、數量等。
