熱電偶補償電纜
補償電纜是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的電纜，用它們連接熱電偶與測量裝置，
以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償電纜分為延長型和補償型兩種。

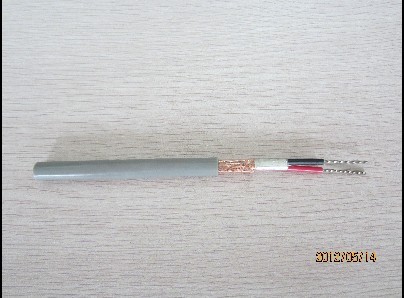

產品實物圖：
 一、生產執行標準
GB/T4989-94及JB/T7495-94。
二、使用條件
 1、工作溫度：
耐熱用：最高200℃和260℃兩種。
一般用：最高70℃和105℃兩種。
2、最低環境溫度：
   氟塑料絕緣和護套線纜：固定敷設-60℃，非固定敷設-20℃。
   聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、允許彎曲半徑：
   a)有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
   b)其它結構的補償電纜，應不小于電纜外徑的10倍。
三、型號、名稱
一）補償電纜

型號	名稱
KX-GS-VV	聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VPV	聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VPVP	聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-GS-VVP	聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜
KX-HS-FF	氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1F	氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1FP1	氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FFP1	氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FV105	氟塑料絕緣對絞耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1V105	氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FP1V105P1	氟塑料絕緣對絞鍍錫銅絲編織分屏總屏耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜
KX-HS-FV105P1	氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜

注：
1、其它型號補償電纜如：KC、JX、SC、EX、NC、TX等，只需改寫型號的第一項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜;
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”；
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝；
7、需本安型補償電纜，應在原型號前加“ia-”表示。
四、規格范圍

名稱	線芯對數	標稱截面mm2	線芯結構
			A	R
補償電纜	1~19	0.5 1.0 1.5 2.5	1/0.80	7/0.30
			1/1.13	7/0.43
			1/1.37	7/0.52
			1/1.76	19/0.41

注：在舊標準GB4989-85中，普通級用B表示，精密級用A表示。
五、其它參數指標

項目	單位	參數指標
		PVC絕緣	PE、XLPE、F46&F絕緣
絕緣電阻	MΩ.km	25	100
電壓試驗	V/1min	500
阻燃性能	符合GB/T18380-2001阻燃標準規定。

訂貨須知：
1、訂貨時務必注明產品型號、規格、導體種類、數量等。
2、根據雙方協議允許任何長度交貨；長度計量誤差不超過±0.5%。
