航空航天用鍍銀銅芯聚全氟乙丙烯絕緣輕型電線電纜

1.1 概述
輕型航空航天用鍍銀銅芯聚全氟乙丙烯絕緣電線電纜按國軍標GJB773A/10A- 2000生產，該類產品具有卓越的耐高溫性能 、耐潮濕性能 、阻燃性能。特點：重量輕 、體積小 、柔軟。主要用于高低溫條件下電子設備 、儀器儀表線路及其它精密電器裝置內部連接等。
使用特性：
1. 額定電壓 ：交流 600V
2. 額定溫度 ：200℃
3. 使用的最低環境溫度 ：-65℃

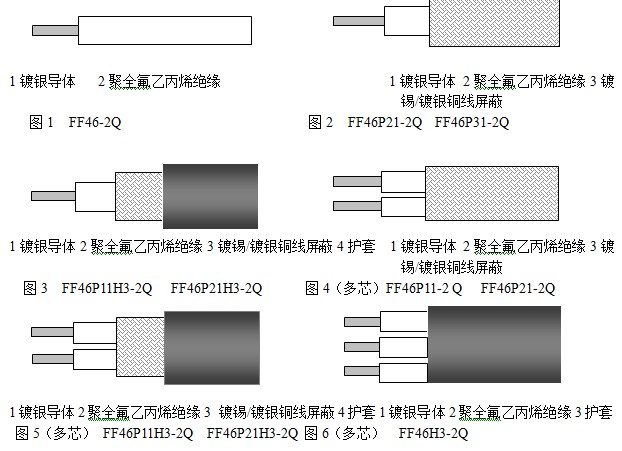

1.2 產品型號及結構示意圖： 1.3 常用規格結構數據表（可根據用戶特殊需要定做）
常用規格結構數據表（續/輕型）

芯數	標稱 截面 mm2	線芯結構 根數/直徑 mm	成品外徑最大值   mm			成品電纜重量   最大值 kg/km
			FF46H3-2Q	FF46P21-2Q FF46P11-2Q	FF46P21H3-2Q FF46P11H3-2Q	FF46H3-2Q	FF46P11-2Q FF46P21-2Q	FF46P21H3-2Q FF46P11H3-2Q
2 芯	0.06	7/0.10	1.88	1.77	2.33	5.17	6.66	10.4
	0.08	7/0.12	2.04	1.93	2.49	6.36	8.02	12.0
	0.14	19/0.10	2.24	2.13	2.69	8.06	9.92	14.3
	0.20	19/0.12	2.48	2.37	2.93	10.8	12.9	17.7
	0.4/0.3	19/0.16	2.80	2.69	3.25	14.2	16.6	22.0
	0.6/0.5	19/0.20	3.20	3.09	3.69	19.8	22.6	28.7
	0.75	19/0.23	3.70	3.53	4.23	24.9	30.1	39.9
	1.00	19/0.26	3.85	3.65	4.35	29.0	34.5	44.7
	1.20	19/0.28	4.15	4.11	4.80	36.4	42.4	53.7

常用規格結構數據表（續/輕型）

芯數	標稱 截面 mm2	線芯結構 根數/直徑 mm	成品外徑最大值   mm			成品電纜重量   最大值 kg/km
			FF46H3-2Q	FF46P21-2Q FF46P11-2Q	FF46P21H3-2Q FF46P11H3-2Q	FF46H3-2Q	FF46P11-2Q FF46P21-2Q	FF46P21H3-2Q FF46P11H3-2Q
3 芯	0.06	7/0.10	1.99	1.88	2.44	6.71	8.43	12.5
	0.08	7/0.12	2.16	2.05	2.61	8.41	10.3	14.8
	0.14	19/0.10	2.37	2.26	2.84	10.9	13.0	17.9
	0.20	19/0.12	2.63	2.52	3.08	14.7	17.1	22.7
	0.4/0.3	19/0.16	2.98	2.87	3.43	19.8	22.6	28.5
	0.6/0.5	19/0.20	3.41	3.30	3.86	27.9	31.2	38.0
	0.75	19/0.23	3.80	3.77	4.47	34.4	40.9	51.4
	1.00	19/0.26	3.92	3.89	4.59	40.2	47.0	57.8
	1.20	19/0.28	4.40	4.39	5.09	50.9	57.5	69.6

產品規格（續/輕型）

芯數	標稱 截面 mm2	線芯結構 根數/直徑 mm	成品外徑最大值   mm			成品電纜重量   最大值 kg/km
			FF46H3-2Q	FF46P21-2Q FF46P11-2Q	FF46P21H3-2Q FF46P11H3-2Q	FF46H3-2Q	FF46P11-2Q FF46P21-2Q	FF46P21H3-2Q FF46P11H3-2Q
4 芯	0.06	7/0.10	2.16	2.05	2.61	8.26	10.2	14.7
	0.08	7/0.12	2.35	2.24	2.80	10.5	12.7	17.5
	0.14	19/0.10	2.59	2.48	3.04	13.6	16.1	21.4
	0.20	19/0.12	2.88	2.77	3.33	18.7	21.5	27.4
	0.4/0.3	19/0.16	3.27	3.16	3.72	25.3	28.5	35.1
	0.6/0.5	19/0.20	3.75	3.64	4.20	36.0	39.7	47.3
	0.75	19/0.23	4.18	4.16	4.86	46.1	51.2	62.6
	1.00	19/0.26	4.32	4.30	5.00	53.5	59.9	71.8
	1.20	19/0.28	4.88	4.85	5.55	64.8	72.9	86.1
