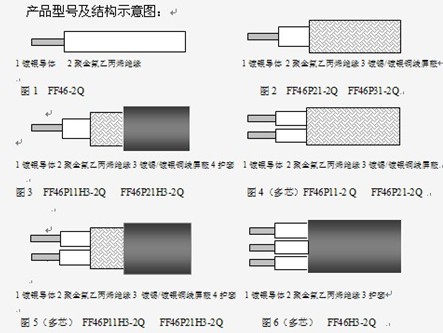

FF46-2Q系列 輕型航空航天用鍍銀銅芯聚全氟乙丙烯絕緣電線電纜

一、輕型航空航天用鍍銀銅芯聚全氟乙丙烯絕緣電線電纜按國軍標GJB773A/10A- 2000生產。
      該類產品具有卓越的耐高溫性能 、耐潮濕性能 、阻燃性能。特點：重量輕 、體積小 、柔軟。主要用于高低溫條件下電子設備 、儀器儀表線路及其它精密電器裝置內部連接等。
二、使用特性：
    1. 額定電壓 ：交流 600V
    2. 額定溫度 ：200℃
    3. 使用的最低環境溫度 ：-65℃ 三、常用規格結構數據表：（可根據用戶特殊需要定做）

芯數	標稱 截面 mm2	線芯結構 根數/直徑 mm	外徑及偏差 mm	成品外徑最大值   mm		成品電纜重量   最大值 kg/km
			FF46-2Q	FF46P21-2Q FF46P11-2Q	FF46P21H3-2Q FF46P11H3-2Q	FF46-2Q	FF46P11-2Q FF46P21-2Q	FF46P21H3-2Q FF46P11H3-2Q
1 芯	0.06	7/0.10	0.61±0.05	1.11	1.67	1.14	3.86	6.56
	0.08	7/0.12	0.69±0.05	1.19	1.75	1.59	4.56	7.41
	0.14	19/0.10	0.79±0.05	1.29	1.85	2.25	5.52	8.57
	0.20	19/0.12	0.91±0.05	1.41	1.97	3.36	7.00	10.3
	0.4/0.3	19/0.16	1.07±0.05	1.57	2.13	4.79	8.92	12.5
	0.6/0.5	19/0.20	1.27±0.05	1.77	2.33	7.19	11.9	15.9
	0.75	19/0.23	1.49±0.05	1.99	2.55	9.29	14.7	19.1
	1.00	19/0.26	1.55±0.05	2.05	2.61	11.1	16.7	21.2
	1.20	19/0.28	1.78±0.05	2.28	2.84	14.2	20.5	27.5
	1.50	19/0.32	2.04±0.08	2.57	3.13	17.8	25.0	32.8

二、常用規格結構數據表：（續/輕型）

芯數	標稱 截面 mm2	線芯結構 根數/直徑 mm	成品外徑最大值   mm			成品電纜重量   最大值 kg/km
			FF46H3-2Q	FF46P21-2Q FF46P11-2Q	FF46P21H3-2Q FF46P11H3-2Q	FF46H3-2Q	FF46P11-2Q FF46P21-2Q	FF46P21H3-2Q FF46P11H3-2Q
2 芯	0.06	7/0.10	1.88	1.77	2.33	5.17	6.66	10.4
	0.08	7/0.12	2.04	1.93	2.49	6.36	8.02	12.0
	0.14	19/0.10	2.24	2.13	2.69	8.06	9.92	14.3
	0.20	19/0.12	2.48	2.37	2.93	10.8	12.9	17.7
	0.4/0.3	19/0.16	2.80	2.69	3.25	14.2	16.6	22.0
	0.6/0.5	19/0.20	3.20	3.09	3.69	19.8	22.6	28.7
	0.75	19/0.23	3.70	3.53	4.23	24.9	30.1	39.9
	1.00	19/0.26	3.85	3.65	4.35	29.0	34.5	44.7
	1.20	19/0.28	4.15	4.11	4.80	36.4	42.4	53.7

三、常用規格結構數據表：（續/輕型）

芯數	標稱 截面 mm2	線芯結構 根數/直徑 mm	成品外徑最大值   mm			成品電纜重量   最大值 kg/km
			FF46H3-2Q	FF46P21-2Q FF46P11-2Q	FF46P21H3-2Q FF46P11H3-2Q	FF46H3-2Q	FF46P11-2Q FF46P21-2Q	FF46P21H3-2Q FF46P11H3-2Q
3 芯	0.06	7/0.10	1.99	1.88	2.44	6.71	8.43	12.5
	0.08	7/0.12	2.16	2.05	2.61	8.41	10.3	14.8
	0.14	19/0.10	2.37	2.26	2.84	10.9	13.0	17.9
	0.20	19/0.12	2.63	2.52	3.08	14.7	17.1	22.7
	0.4/0.3	19/0.16	2.98	2.87	3.43	19.8	22.6	28.5
	0.6/0.5	19/0.20	3.41	3.30	3.86	27.9	31.2	38.0
	0.75	19/0.23	3.80	3.77	4.47	34.4	40.9	51.4
	1.00	19/0.26	3.92	3.89	4.59	40.2	47.0	57.8
	1.20	19/0.28	4.40	4.39	5.09	50.9	57.5	69.6
