航空航天用鍍銀銅芯聚四氟乙烯絕緣輕型電線電纜

1.1 概述
輕型航空航天用鍍銀銅芯聚四氟乙烯絕緣電線電纜按GJB773A/5A-2000國軍標生產，該類產品具有卓越的耐高溫性能 、阻燃性能 、耐潮濕性能。特點：重量輕 、體積小 、柔軟。主要用于高低溫條件下電子設備 、儀器儀表線路及航空航天精密設備的線路連接等。
使用特性：
1. 額定電壓 ：交流 250V
2. 額定溫度 ：200℃
3. 使用的最低環境溫度 ：-65℃

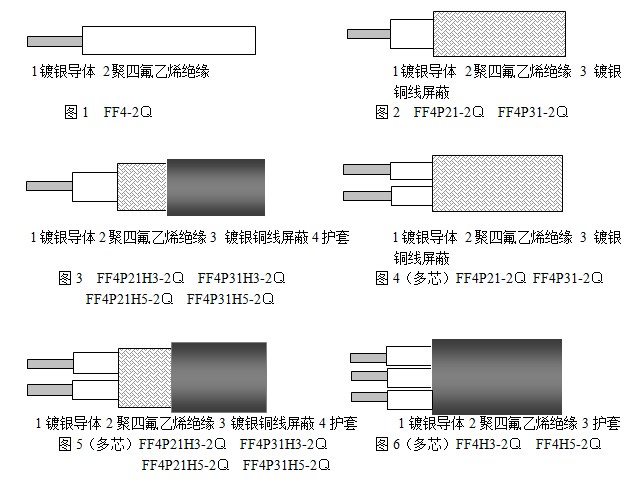

1.2 產品型號及結構示意圖：

芯   數	標稱 截面 mm2	線芯結構 根數/直徑 mm	外徑及偏差mm	成品外徑最大值   mm			成品電纜重量   最大值 kg/km
			FF4-2Q	FF4P21-2Q FF4P31-2Q	FF4P21H3-2Q FF4P31H3-2Q	FF4P21H5-2Q FF4P31H5-2Q	FF4-2Q	FF4P21-2Q FF4P31-2Q	FF4P21H3-2Q FF4P31H3-2Q	FF4P21H5-2Q FF4P31H5-2Q
1 芯	0.06	7/0.10	0.61±0.05	1.11	1.67	1.71	1.14	3.86	6.56	6.79
	0.08	7/0.12	0.69±0.05	1.19	1.75	1.79	1.59	4.56	7.41	7.64
	0.14	19/0.10	0.79±0.05	1.29	1.85	1.89	2.25	5.52	8.57	8.83
	0.20	19/0.12	0.91±0.05	1.41	1.97	2.01	3.36	7.00	10.3	10.6
	0.4/0.3	19/0.16	1.07±0.05	1.57	2.13	2.17	4.79	8.92	12.5	12.8
	0.6/0.5	19/0.20	1.27±0.05	1.77	2.33	2.37	7.19	11.9	15.9	16.2
	0.75	19/0.23	1.49±0.05	1.99	2.55	2.59	9.29	14.7	19.1	19.5
	1	19/0.26	1.55±0.05	2.05	2.61	2.65	11.1	16.7	21.2	21.6

常用規格結構數據表（續）

芯   數	標稱 截面 mm2	線芯結構 根數/直徑 mm	成品外徑最大值   mm					成品電纜重量   最大值 kg/km
			FF4H3- 2Q	FF4H5- 2Q	FF4P21-2Q FF4P31-2Q	FF4P21H3-2Q FF4P31H3-2Q	FF4P21H5-2Q FF4P31H5-2Q	FF4H3- 2Q	FF4H5- 2Q	FF4P21-2Q FF4P31-2Q	FF4P21H3-2Q FF4P31H3-2Q	FF4P21H5-2Q FF4P31H5-2Q
2 芯	0.06	7/0.10	1.88	1.92	1.77	2.33	2.37	5.17	5.41	6.66	10.4	10.7
	0.08	7/0.12	2.04	2.08	1.93	2.49	2.53	6.36	6.62	8.02	12.0	12.3
	0.14	19/0.10	2.24	2.28	2.13	2.69	2.73	8.06	8.35	9.92	14.3	14.7
	0.20	19/0.12	2.48	2.52	2.37	2.93	2.97	10.8	11.1	12.9	17.7	18.0
	0.4/0.3	19/0.16	2.80	2.84	2.69	3.25	3.29	14.2	14.6	16.6	22.0	22.4
	0.6/0.5	19/0.20	3.20	3.24	3.09	3.69	3.69	19.8	20.2	22.6	28.7	29.1
3 芯	0.06	7/0.10	1.99	2.03	1.88	2.44	2.48	6.71	6.98	8.43	12.5	12.9
	0.08	7/0.12	2.16	2.20	2.05	2.61	2.65	8.41	8.71	10.3	14.8	15.1
	0.14	19/0.10	2.37	2.41	2.26	2.84	2.86	10.9	11.2	13.0	17.9	18.3

常用規格結構數據表（續）

芯   數	標稱 截面 mm2	線芯結構 根數/直徑 mm	成品外徑最大值   mm					成品電纜重量   最大值 kg/km
			FF4H3- 2Q	FF4H5- 2Q	FF4P21-2Q FF4P31-2Q	FF4P21H3-2Q FF4P31H3-2Q	FF4P21H5-2Q FF4P31H5-2Q	FF4H3- 2Q	FF4H5- 2Q	FF4P21-2Q FF4P31-2Q	FF4P21H3-2Q FF4P31H3-2Q	FF4P21H5-2Q FF4P31H5-2Q
3 芯	0.20	19/0.12	2.63	2.67	2.52	3.08	3.12	14.7	15.1	17.1	22.6	23.0
	0.4/0.3	19/0.16	2.98	3.02	2.87	3.43	3.47	19.8	20.2	22.6	28.5	29.0
	0.6/0.5	19/0.20	3.41	3.45	3.30	3.86	3.90	27.9	28.4	31.2	38.0	38.5
4 芯	0.06	7/0.10	2.16	2.20	2.05	2.61	2.65	8.26	8.56	10.2	14.7	15.1
	0.08	7/0.12	2.35	2.39	2.24	2.80	2.84	10.5	10.8	12.7	17.5	17.9
	0.14	19/0.10	2.59	2.63	2.48	3.04	3.08	13.6	14.0	16.1	21.4	21.8
	0.20	19/0.12	2.88	2.92	2.77	3.33	3.37	18.7	19.1	21.5	27.4	27.8
	0.4/0.3	19/0.16	3.27	3.31	3.16	3.72	3.76	25.3	25.7	28.5	35.1	35.6
	0.6/0.5	19/0.20	3.75	3.79	3.64	4.20	4.24	36.0	36.5	39.7	47.3	47.9
