機車數字信號線鐵路數字信號電纜
產品標準:TB/T 2476-93
一、產品特點及用途
本產品在滿足TB/T 2476-1993《鐵路信號電纜》指標的基礎上，綜合電氣性能進一步優化，其中交流額定電壓提高了1.5倍，導電線芯絕緣電阻提高兩倍，工作電容下降40%，降低了傳輸衰耗，提高了電纜的安全可靠性。增加了傳輸衰減、阻抗、串音等項通信傳輸指標，具有傳輸模擬信號（1MHz）、數字信號（2M bit/s）、及交流750V或直流1100V電力的功能。
本產品適用于鐵路信號中ZPW-2000A無絕緣軌道電路自動閉塞系統，可滿足10km傳輸距離要求。用于列控自動裝置和超速防護系統地面設備，微機聯鎖、微機監測系統、大功率電動轉轍機等有關信號設備和控制裝置之間傳輸控制信息、監測信息和電能。可做為DMIS基層信息，業務電話和區域通信的傳輸通道，并可替代“鐵路信號電纜（PTY纜）”用于其它制式的信號系統中。
鐵路數字信號電纜除基本型外還有阻燃型、防白蟻型、耐寒型、高屏蔽型等用于特殊環境的產品。 二、產品使用特性
1、電纜導體長期工作溫度不超過70℃；
2、電纜使用環境溫度為-40℃～60℃；
3、電纜敷設時的環境溫度應不低于-10℃；
4、電纜敷設時的彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
三、型號、名稱、適用范圍、敷設條件及規格（基本型）
產品標準:TB/T 2476-93
一、產品特點及用途
本產品在滿足TB/T 2476-1993《鐵路信號電纜》指標的基礎上，綜合電氣性能進一步優化，其中交流額定電壓提高了1.5倍，導電線芯絕緣電阻提高兩倍，工作電容下降40%，降低了傳輸衰耗，提高了電纜的安全可靠性。增加了傳輸衰減、阻抗、串音等項通信傳輸指標，具有傳輸模擬信號（1MHz）、數字信號（2M bit/s）、及交流750V或直流1100V電力的功能。
本產品適用于鐵路信號中ZPW-2000A無絕緣軌道電路自動閉塞系統，可滿足10km傳輸距離要求。用于列控自動裝置和超速防護系統地面設備，微機聯鎖、微機監測系統、大功率電動轉轍機等有關信號設備和控制裝置之間傳輸控制信息、監測信息和電能。可做為DMIS基層信息，業務電話和區域通信的傳輸通道，并可替代“鐵路信號電纜（PTY纜）”用于其它制式的信號系統中。
鐵路數字信號電纜除基本型外還有阻燃型、防白蟻型、耐寒型、高屏蔽型等用于特殊環境的產品。 二、產品使用特性
1、電纜導體長期工作溫度不超過70℃；
2、電纜使用環境溫度為-40℃～60℃；
3、電纜敷設時的環境溫度應不低于-10℃；
4、電纜敷設時的彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
三、型號、名稱、適用范圍、敷設條件及規格（基本型）
|
型號
|
名稱
|
簡稱
|
適用范圍、敷設范圍
|
規格
|
|
SPTYW03
|
銅芯皮－泡－皮物理發泡聚乙烴絕緣、聚乙烯外護套鐵路數字信號電纜
|
塑料護套非鎧裝鐵路數字信號電纜
|
適用于非電氣化鐵路。敷設在室內電纜架或室外電纜槽、管中。
|
4芯（1×4）×1.0
6芯（3×2）×1.0 8芯（2×4）×1.0 9芯（2×4＋1）×1.0 12芯（3×4）×1.0 14芯（3×4+2）×1.0 16芯（4×4）×1.0 19芯（4×4＋3）×1.0 21芯（5×4＋1）×1.0 24芯（6×4）×1.0 28芯（7×4）×1.0 30芯（7×4＋2）×1.0 33芯（7×4＋5）×1.0 37芯（7×4＋3×2＋3）×1.0 42芯（7×4＋4×2＋6）×1.0 44芯（7×4＋3×2＋8）×1.0 48芯（12×4）×1.0 52芯（12×4＋4）×1.0 56芯（14×4）×1.0 61芯（14×4＋5）×1.0 |
|
SPTYW23
|
銅芯皮－泡－皮物理發泡聚乙烴絕緣、雙鋼帶鎧裝、聚乙烯外護套鐵路數字信號電纜 |
塑料護套鎧裝鐵路數字信號電纜
|
適用于非電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。
|
|
|
SPTYWA23
|
銅芯皮－泡－皮物理發泡聚乙烴絕緣、綜合護層、雙鋼帶鎧裝、聚乙烯外護套鐵路數字信號電纜
|
綜合護套鐵路數字信號電纜
|
電纜的理想屏蔽系數不大于0.8，適用于一般電場干擾的電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。
|
|
|
SPTYWL23
|
銅芯皮－泡－皮物理發泡聚乙烴絕緣、鋁護套、雙鋼帶鎧裝、聚乙烯外護套鐵路數字信號電纜
|
鋁護套鎧裝鐵路數字信號電纜
|
電纜的理想屏蔽系數不大于0.2，適用于有強電場干擾的電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。
|
四、型號、代號含義說明
|
型號、代號
|
含義
|
|
型號、代號
|
含義
|
|
SPT
|
鐵路數字信號電纜
|
|
23
|
雙鋼帶鎧裝聚乙烯外護套
|
|
YW
|
皮-泡-皮物理發泡聚烯烴絕緣
|
|
H
|
耐寒型
|
|
L
|
鋁護套
|
|
DWZR
|
低煙無鹵阻燃
|
|
A
|
綜合護套
|
|
—FBY
|
防白蟻型
|
|
03
|
非鎧裝聚乙烯外護套
|
|
—GP
|
高屏蔽型
|
五、主要電氣性能指標
|
序號
|
項目
|
指標
|
單位
|
試驗方法
|
換算公式
|
|
|||||
|
1
|
直流電阻20℃ 每根導體直流電阻
|
≤22.5±1.0
|
Ω/km
|
GB/T 3048.4
|
L/1000
|
|
|||||
|
工作線對導體電阻不平衡a
|
≤1
|
%
|
|
-----
|
|
||||||
|
2
|
絕緣電阻DC500V20℃ 每根絕緣線芯對其它絕緣線芯接屏蔽及金屬套
|
≥10000
|
MΩ·km
|
GB/T 3048.6
|
1000/L
|
|
|||||
|
3
|
絕緣介質強度50Hz2min 線芯間 所有線芯連在一起（或每根線芯）對屏蔽與金屬套
|
≥1000 ≥2000
|
V
|
GB/T 3048.8
|
------
|
|
|||||
|
4
|
電容 四線組工作電容 對線組工作電容 每根絕緣線芯對連接到地的其它絕緣線芯間電容
|
28±3 35±4 ≤70
|
nF/km
|
GB/T 5441.2
|
L/1000
|
|
|||||
|
5
|
電容耦合系數 k1平均值 最大值 k9～k12平均值 最大值 四芯電纜k1指標為最大值
|
≤81 330 ≤119 230
|
pF/km
|
GB/T 5441.3
|
（L/1000）1/2 L/1000 L/1000 （L/1000）1/2 L/1000
|
|
|||||
|
6
|
對外來地電容不平衡 ea1、ea2平均值 最大值 四芯電纜ea1、ea2指標為最大值 允許有10%盤數的e1、e2≤1294 pF/km
|
≤330 800
|
pF/km
|
GB/T 5441.3
|
L/1000
|
|
|||||
|
7
|
150kHz回路間近端串音衰減 組內 組間
|
≥51 ≥55
|
dB/km
|
GB/T 5441.6
|
-10Lg（L/1000）
|
|
|||||
|
1000KHz回路間近端串音衰減b 組內 組間
|
≥37 ≥42
|
表1 dB（300m以上）
|
表2 GB/T 5441.6
|
—
|
|
||||||
|
序號 |
項目
|
指標
|
單位
|
試驗方法
|
換算公式
|
||||||
|
8
|
回路間遠端串音防衛度 150kHz組內 組間 1000kHz組內 組間
|
≥52 ≥62 ≥39 ≥49
|
dB/km
|
GB/T 5441.6
|
-10Lg（L/1000）
|
||||||
|
9
|
特性阻抗c20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz
|
675±68 550±33 396±24 367±22 343±21 325±20 163±17 155±16
|
W
|
GB/T 5441.7
|
------
|
||||||
|
10
|
線對衰減d20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz
|
≤0.45 ≤0.55 ≤0.70 ≤0.75 ≤0.80 ≤0.83 ≤3.5 ≤9.0
|
dB/km
|
GB/T 5441.7
|
L/1000
|
||||||
|
11
|
相角 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz
|
-43±4.3 -42±4.2 -39±3.9 -38±3.8 -37±3.7 -36±3.6
|
（°）
|
GB/T 5441.7
|
------
|
||||||
|
12
|
理想屏蔽系數： 鎧裝鋁護套數字信號電纜 高屏蔽鋁護套數字信號電纜 綜合護套數字信號電纜 高屏蔽綜合護套數字信號電纜 9芯及以下電纜金屬護套上的感應電壓: 50V～200V/km（50Hz） 12芯以上電纜金屬護套上的感應電壓: 35V～200V/km（50Hz）
|
≤0.2 ≤0.1 ≤0.8 ≤0.5
|
|
GB/T 5441.9
|
------
|
||||||
a導體電阻不平衡，即工作線對兩根導體的電阻之差與其電阻之和的比值。 b當長度小于300m時，近端串音換算公式為-10lg{〔1-10-(α×L/5)〕/ 〔1-10-(α×0.3/5)〕},式中，α為線對衰減， db/ km c20℃時的特性阻抗溫度系數在0.55kHz～2.6kHz時為0.002 1/℃。 d20℃時的衰減溫度系數為0.002 1/℃。
六、用于特殊環境的鐵路數字信號電纜說明
六、用于特殊環境的鐵路數字信號電纜說明
|
型號
|
名稱
|
試驗標準
|
通過檢測和型式試驗
|
特點、適用范圍
|
|
DWZR-SPTYWL23 DWZR-SPTYWA23
|
低煙無鹵阻燃型鐵路數字信號電纜
|
GB/T 18380.1 ～18380.3-2001
|
國家防火建筑材料質量監督檢驗中心
|
低煙無鹵、環保無公害型。信號控制室內、地鐵、輕軌
|
|
SPTYWL23-FBY SPTYWA23-FBY
|
防白蟻型鐵路數字信號電纜
|
GB/T 2951.38-1986
|
中科院上海昆蟲研究所
|
環保型無毒害防白蟻 熱帶或濕熱帶等蟻害地區
|
|
SPTYWLH23 SPTYWAH23
|
耐寒型鐵路數字信號電纜
|
GB/T 2951.4-1997 Q/TL 101-2001
|
鐵道部產品質量監督檢驗中心
|
嚴寒地區
|
|
SPTYWL23-GP
|
高屏蔽型鐵路數字信號電纜
|
GB/T 5441.9-1985
|
鐵道部產品質量監督檢驗中心
|
屏蔽系數0.1以下防止強電干擾的電氣集中、軌道電路等信號系統
|
七、產品交貨長度
1、通常1000m以上長度的電纜不少于交貨總數的50%，500m以下長度的電纜不超過交貨總數的5%。
2、電纜長度計量誤差±0.5%
3、根據雙方協議，允許以任意長度交貨。
八、產品標記、出廠包裝、運輸及貯存說明
1、標志
在電纜外護套上印有如下標記：制造工廠名稱或工廠代號；型號、規格、、相鄰間隔為1m的長度標志。
在電纜盤上應標明有如下標識：制造廠名稱；電纜型號、規格；長度 m；毛重 kg；出廠編號；制造日期年月；敷設時電纜盤旋轉方向的箭頭以及附有產品合格證。
2、出廠包裝
（1）電纜兩端頭使用帶膠熱縮套管密封。電纜分層整齊卷繞在電纜交貨盤上，外包專用塑料和竹笆。電纜盤符合JB/T 8137規定。
（2）電纜“A”端一般在卷繞的最外層，當B端在卷繞最外層時，電纜盤上注明“外B”字樣。
可按供需雙方協商的條件另外確定包裝形式。
3、運輸、貯存
電纜盤應直立擺放，嚴禁電纜盤平放，嚴禁電纜受到碰撞或造成機械損傷。必須防止電纜頭受潮或進水。
九、產品訂貨舉例
1、鋁護套鎧裝數字信號電纜 37芯： SPTYWL23-37C
2、低煙無鹵阻燃綜合護套鎧裝數字信號電纜 24芯：DWZR-SPTYWA23-24C

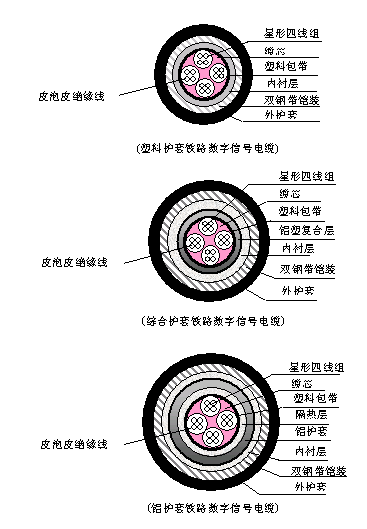

十、產品截面結構示意圖
1、通常1000m以上長度的電纜不少于交貨總數的50%，500m以下長度的電纜不超過交貨總數的5%。
2、電纜長度計量誤差±0.5%
3、根據雙方協議，允許以任意長度交貨。
八、產品標記、出廠包裝、運輸及貯存說明
1、標志
在電纜外護套上印有如下標記：制造工廠名稱或工廠代號；型號、規格、、相鄰間隔為1m的長度標志。
在電纜盤上應標明有如下標識：制造廠名稱；電纜型號、規格；長度 m；毛重 kg；出廠編號；制造日期年月；敷設時電纜盤旋轉方向的箭頭以及附有產品合格證。
2、出廠包裝
（1）電纜兩端頭使用帶膠熱縮套管密封。電纜分層整齊卷繞在電纜交貨盤上，外包專用塑料和竹笆。電纜盤符合JB/T 8137規定。
（2）電纜“A”端一般在卷繞的最外層，當B端在卷繞最外層時，電纜盤上注明“外B”字樣。
可按供需雙方協商的條件另外確定包裝形式。
3、運輸、貯存
電纜盤應直立擺放，嚴禁電纜盤平放，嚴禁電纜受到碰撞或造成機械損傷。必須防止電纜頭受潮或進水。
九、產品訂貨舉例
1、鋁護套鎧裝數字信號電纜 37芯： SPTYWL23-37C
2、低煙無鹵阻燃綜合護套鎧裝數字信號電纜 24芯：DWZR-SPTYWA23-24C
十、產品截面結構示意圖
