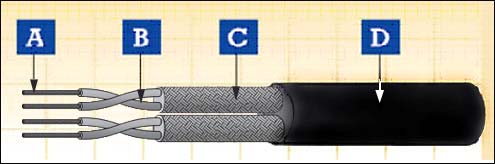

A.導體 B.絕緣 C.屏蔽 D.護套
多對分/總屏蔽標準壁護套機車電纜-車載多對屏蔽電纜
應用
- 在鐵路運輸機車的內部或外部安裝時用作電力和控制電纜，在這種環境下搬運和安裝成本是需要考慮的很重要因素。
- 用于控制，輔助和主電路接線如有線電視吊帶，開關和控制面板，駕駛臺等。
應用
- 在鐵路運輸機車的內部或外部安裝時用作電力和控制電纜，在這種環境下搬運和安裝成本是需要考慮的很重要因素。
- 用于控制，輔助和主電路接線如有線電視吊帶，開關和控制面板，駕駛臺等。
電纜結構
導體
符合EN 50306-2 標準的鍍錫退火銅絲
絕緣
低煙無鹵(LSZH) 特殊化合物
總屏蔽
鍍錫退火銅絲
線對屏蔽
單對屏蔽和護套。單對屏蔽符合EN 50306-3 標準，護套(S1, S2) 符合EN 50306-3 標準
線對編碼
符合EN 50306-4 線對標識
外護套
符合EN 50264-1 規定的低煙無鹵(LSZH) 特殊化合物(S2, EM 101 - EM 104)
導體
符合EN 50306-2 標準的鍍錫退火銅絲
絕緣
低煙無鹵(LSZH) 特殊化合物
總屏蔽
鍍錫退火銅絲
線對屏蔽
單對屏蔽和護套。單對屏蔽符合EN 50306-3 標準，護套(S1, S2) 符合EN 50306-3 標準
線對編碼
符合EN 50306-4 線對標識
外護套
符合EN 50264-1 規定的低煙無鹵(LSZH) 特殊化合物(S2, EM 101 - EM 104)
電氣及機械性能
|
電壓
|
300/500 V
|
|
導體最高額定溫度
|
90℃ /105℃ ( 固定安裝)
|
|
允許最低環境溫度
|
-25℃ /-40 ℃ ( 固定安裝)
|
|
最小彎曲半徑
|
10 倍最大外徑
|
化學及環境特性
|
EN 60684-2
|
無氟
|
|
EN 50305; EN 60811-2-1
|
耐油及防燃料
|
|
EN 50305
|
防臭氧
|
車載系統應用的防火性能
|
EN 50306-2
|
危險等級 HL1, HL2/HL3, HL4
|
|
DIN 5510-2
|
安全等級 1/2/3/4
|
|
BS 6853
|
室內應用 1a, 1b, II; 室外應用 1a, 1b, II
|
|
NF F 16-101
|
FO
|
車載系統應用的防火性能
|
EN 50265-2-1; IEC 60332-1; BS 4066-1
|
單根絕緣電線( 電纜) 垂直火焰傳播測試
|
|
EN 50266-2-4 + EN 50305; IEC 60332-3C;
|
成束電線( 電纜) 火焰傳播測試
|
|
VDE 0472 Teil 804; BS 4066-3; NFC 32070
|
|
|
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816
|
煙密度測試
|
|
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815
|
無鹵測試
|
|
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813
|
氣體腐蝕性測試 ( 酸度 & 傳導性)
|
|
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853
|
毒性指數測試
|
|
NFF 16101; NFF 63808; BS6853
|
煙指數測試
|
FRL-TW-05MP-SW-IOS 300/500 V
|
對數 x 芯數 x 導體截面積
|
最小平均護套厚度
|
線纜外徑
|
重量
|
|
|
最小
|
最大
|
|||
|
N x n x mm2
|
mm
|
mm
|
mm
|
kg/km
|
|
2 x 2 x 0.5
|
0.56
|
9.0
|
10.2
|
90
|
|
3 x 2 x 0.5
|
0.56
|
9.6
|
10.8
|
120
|
|
4 x 2 x 0.5
|
0.56
|
10.7
|
11.9
|
160
|
|
7 x 2 x 0.5
|
0.56
|
13.0
|
14.2
|
240
|
|
|
|
|
|
|
|
2 x 2 x 0.75
|
0.56
|
9.8
|
11.0
|
90
|
|
3 x 2 x 0.75
|
0.56
|
10.5
|
11.7
|
150
|
|
4 x 2 x 0.75
|
0.56
|
11.6
|
12.8
|
180
|
|
7 x 2 x 0.75
|
0.56
|
14.0
|
15.6
|
290
|
|
|
|
|
|
|
|
2 x 2 x 1.0
|
0.56
|
10.2
|
11.6
|
110
|
|
3 x 2 x 1.0
|
0.56
|
10.9
|
12.1
|
160
|
|
4 x 2 x 1.0
|
0.56
|
12.1
|
13.3
|
200
|
|
7 x 2 x 1.0
|
0.56
|
14.6
|
16.2
|
330
|
|
|
|
|
|
|
|
2 x 2 x 1.5
|
0.56
|
12.2
|
13.4
|
150
|
|
3 x 2 x 1.5
|
0.56
|
13.1
|
14.3
|
230
|
|
4 x 2 x 1.5
|
0.56
|
14.3
|
15.9
|
290
|
|
7 x 2 x 1.5
|
0.56
|
17.6
|
19.2
|
490
|
