本產品適用于工廠基礎控制現場環境中的過程自動化控制及測量?jì)x表間的連接線，用以構建一種開放、分散的數字化現場總線式通信系統。適合在室內、室外、潮濕或干燥的環境中安裝在電纜橋（托）架，管道內使用。
一、 執行標準：Q/ZS09.1-2010(參考IEC61158-2、EN50170-2)二、 型號： FFAR-A（絞合銅芯導體18AWG，物理發泡皮聚乙烯絕緣，全屏蔽，鋼絲鎧裝，A型，FF現場總線電纜。）

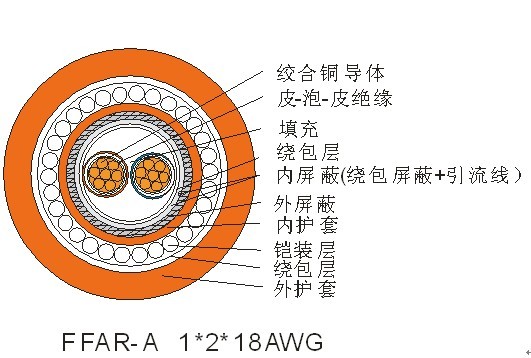

三、產品示意圖：
| 項目 | 單位 | 指標 |
| 20 ℃時導體最大直流電阻 | Ω/km | 不鍍錫：22.7；鍍錫：23.0； |
| 屏蔽標稱阻抗 | Ω/km | 單對：9；多對：18; |
|
工作電容（1kHZ） |
PF/m | 芯-芯：≤60; 芯-屏蔽：≤115; |
| 對地電容不平衡 | PF/km | ≤2000 |
| 特性阻抗 | Ω | 100±20(31.25kHZ) |
| 衰減 | dB/km | ≤3.0(39kHZ) |
| 傳輸延遲（7.9kHZ~39kHZ） | μs/km | ≤1.7 |
| 工頻電壓試驗 | V/1min | 1000 |
| 傳輸速率 | / | 31.25kbit/s |
| 導體長期允許最高工作溫度 | ℃ | 70 |
| 最大工作電壓 | V | 300 |
| 最小允許彎曲半徑 |
不小于12倍的電纜外徑 |
五、推薦對數：1對、2對、3對、4對、5對、6對、7對、8對、10對
注：根據用戶需要，FFAR-A型電纜的導體也可采用鍍錫銅線的形式，訂貨時用文字注明即可。

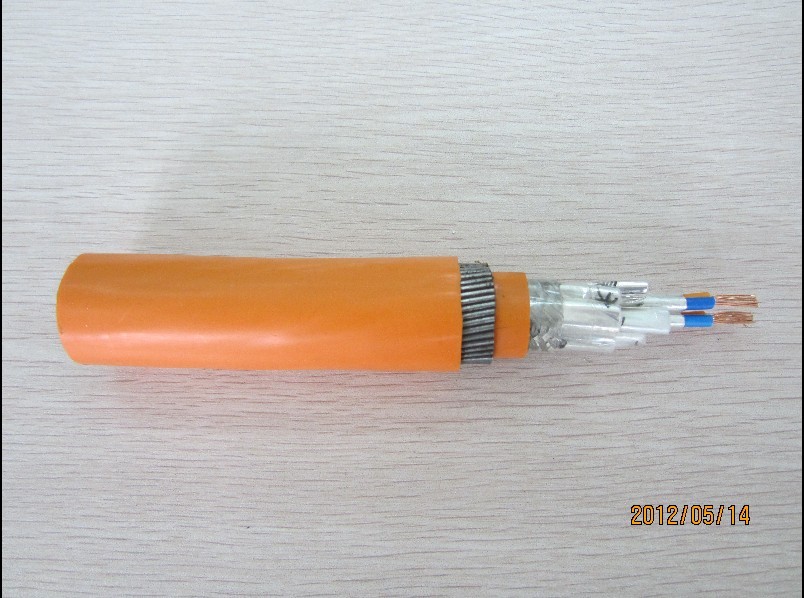

五、實物圖：
