RS485總線接線方法
1.       RS485 總線基本特性
根據RS485 工業總線標準，RS485 工業總線為特性阻抗120Ω的半雙工通訊總線，其最大負載能力為32 個有效負載（包括主控設備與被控設備）
2. RS485 總線傳輸距離
當使用0.56mm（24AWG）雙絞線作為通訊電纜時，根據波特率的不同，最大傳輸距離理論值如下
波特率
最大傳輸距離
2400Bps
1800米
4800Bps
1200米
9600Bps
800米
3. 連接方式與終端電阻

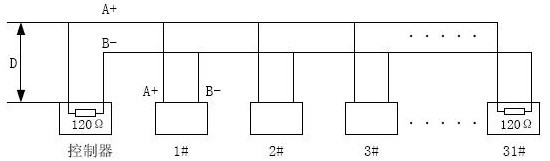

a） RS485工業總線標準要求各設備之間采用菊花鏈式連接方式，兩頭必須接有120Ω終端電阻。（如圖1）簡化連接可采用圖2，但“D”段距離不得超過7 米

圖（1）

圖（2）

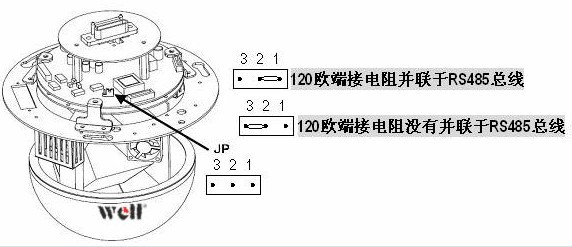

b） 設備終端120Ω電阻的連接方式：（如圖3）設備終端電阻120Ω電阻在控制電路板上已備有，共有兩種連接方式. 圖3中為出廠時的缺省連接方式，此時控制電路板上的跳線帽插接在2～3插座位置上，這時120Ω電阻未接入。當需要接入120Ω電阻時，要將圖中的控制電路上面的跳線帽從2～3位置拔下來，然后插接在1～2位置。這樣120Ω電阻接入電路中。






圖（3）


4. 實際使用中的問題

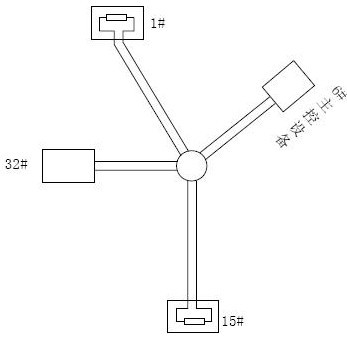

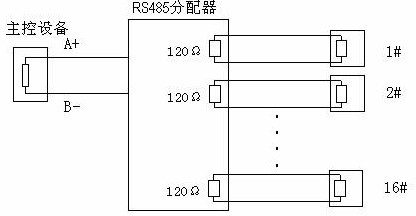

實際施工使用中用戶常采用星形鏈接方式，此時終端電阻必須連接在線路距離最遠的兩個設備上（如圖4）中1 ＃與15 ＃設備，但是由于該連接方式不符合RS485 工業標準的使用要求，因此在各設備線路距離較遠時，容易產生信號反射、抗干擾能力下降等問題，導致控制信號的可靠性下降。反映現象為球機完全或間斷不受控制或自行運轉無法停止。對于這種情況建議采用可以與之匹配的 RS485 分配器。該產品可以有效地將星型連接轉換為符合RS485 工業標準所規定的連接方式，從而避免產生問題，提高通信可靠性。


圖（4）
圖（5）
