現場總線電纜
     本產品適用于工廠基礎控制現場環境中的過程自動化控制及測量?jì)x表間的連接線，用以構建一種開放、分散的數字化現場總線式通信系統。適合在室內、室外、潮濕或干燥的環境中安裝在電纜橋（托）架，管道內使用。
     一、  執行標準：Q/ZH09.1-2010(參考IEC61158-2、EN50170-2)
二、電纜型號：FF-A(絞合銅芯導體18AWG，物理發泡皮聚乙烯絕緣，全屏蔽，A型，FF現場總線電纜。)

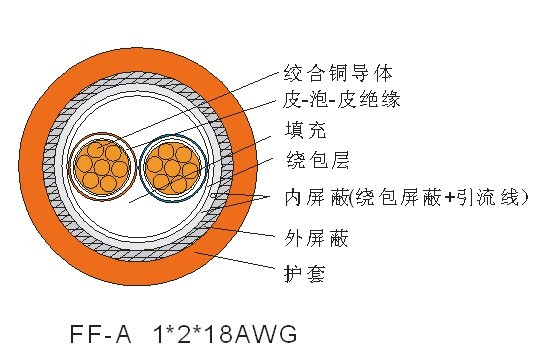

三、產品示意圖： 四、性能參數表

項目	單位	指標
20 ℃時導體最大直流電阻	Ω/km	不鍍錫：22.7；鍍錫：23.0；
屏蔽標稱阻抗	Ω/km	單對：9；多對：18;
工作電容（1kHZ）	PF/m	芯-芯：≤60; 芯-屏蔽：≤115;
對地電容不平衡	PF/km	≤2000
特性阻抗	Ω	100±20(31.25kHZ)
衰減	dB/km	≤3.0(39kHZ)
傳輸延遲（7.9kHZ~39kHZ	μs/km	≤1.7
工頻電壓試驗	V/1min	1000
傳輸速率	/	31.25kbit/s
導體長期允許最高工作溫度	℃	70
最大工作電壓	V	300
最小允許彎曲半徑		不小于8倍的電纜外徑。

五、推薦對數：1對、2對、3對、4對、5對、6對、7對、8對、10對

注：根據用戶需要FF-A型電纜的導體也可采用鍍錫銅線的形式，訂貨時用文字注明即可。
