名稱：現場總線電纜（PC型）
現場總線電纜
本產品適用于工廠基礎控制現場環境中的過程自動化控制及測量?jì)x表間的連接線，用以構建一種開放、分散的數字化現場總線式通信系統。適合在室內、室外、潮濕或干燥的環境中安裝在電纜橋（托）架，管道內使用。
一、 執行標準：Q/ZH09.1-2010(參考IEC61158-2、EN50170-2)
二、 型號： PC（單根銅芯導體22AWG，物理發泡皮聚乙烯絕緣，全屏蔽型profibus總線電纜）

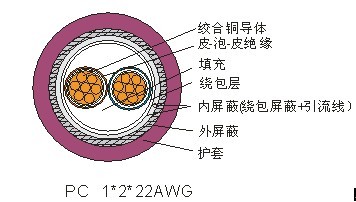

三、產品示意圖：
四、性能參數表
注：根據用戶需要電纜的導體也可采用鍍錫銅線的形式，訂貨時用文字注明即可。
| 項目 | 單位 | 指標 |
| 20 ℃時導體最大直流電阻 | Ω/km | 不鍍錫：59.0；鍍錫：61.0 |
| 屏蔽標稱阻抗 | Ω/km | 9 |
| 工作電容（1kHZ） | PF/m | 芯-芯：≤30;芯-屏蔽：≤58； |
| 對地電容不平衡 | PF/km | ≤1500 |
| 特性阻抗 | Ω | 150±15(3MHZ) |
| 衰減 | dB/km |
0.25/0.625/1.25/3.125/16MHZ 6/9/12/18/40 MHZ |
| 傳輸延遲（7.9kHZ~39kHZ） | μs/km | / |
| 工頻電壓試驗 | V/1min | 1500 |
| 傳輸速率 | / | 1.0Mbit/s |
| 導體長期允許最高工作溫度 | ℃ | 70 |
| 最大工作電壓 | V | 300 |
| 最小允許彎曲半徑 | 不小于8倍的電纜外徑。 |
注：根據用戶需要電纜的導體也可采用鍍錫銅線的形式，訂貨時用文字注明即可。
