扁平電纜是按照Q1320282、AQ001-91標準組織生產，適用于交流額定電壓450v/750v及以下的移動式電氣設備中，扁平電纜扁形結構特別適用于頻繁彎曲的場合，不易扭結。

扁平軟電纜分類以及型號大全

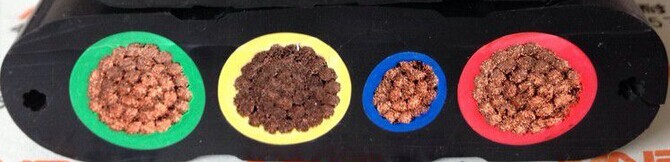

用PVC和氯丁橡膠設計的扁平電纜廣泛用于起重機、開放環境中的輸送傳輸設備以及行車等設備中。

 執行標準：是參照國際電工委員會(huì )IEC標準及美、日、德等國家的產品標準研制而成的一種操作方便，抗拉耐久，適應卷繞折疊的新型電纜。本電纜系列除YEFPB型電纜的絕緣外，均采用了絕緣及護套級的丁晴聚氯乙烯復合物，因此該電纜柔軟耐低溫，并具有良好的抗老化、耐酸堿、耐油不易燃等特點。
由于電纜是扁平形狀，所以在卷繞、折疊的運行過程中排列整齊，不壓線、不扭曲、此種電纜與同規格的圓電纜相比，彎曲半徑大大減小，因此，該電纜是伴隨機械運行當中的良好電纜。
由于上述特點，以上各種型號電纜，均能滿足各種頻繁移動的機械設備的需要，其使用壽命是圓電纜的兩倍以上。
該電纜具有便于安裝及維修的特點，電纜的絕緣線芯及繞包（擠包），采用了不同的顏色和印號來區分，這樣就便于安裝維修。YEFPB型額定電壓3.6/6KW電纜，采用了絕緣線芯外有屏蔽兼地線的結構，不會(huì )危及人身安全。

性能概要：
A、電纜使用環境溫度-30℃—60℃；允許長期工作溫度為70℃。
B、電纜彎曲半徑不小于電纜短軸尺寸的10倍。
C、電纜允許拉力2000/100m

電纜型號與名稱及電纜結構尺寸及參數：
1、YFFB型額定電壓450/750V聚氯乙烯絕緣及護套扁平軟電纜。該電纜主要用于起重、輸送機、中小型挖掘機、裝卸機。

生產范圍（芯數X標稱截面mm）：12X1.5；3X2.5；4X2.5；5X2.5；7X2.5；12X2.5；3X4；4X4；5X4；7X4；3X6；4X6；3X10；4X10；3X16；4X16；3X25；4X25；3X35；4X35；3X50；3X50+1X16；3X70；3X70+1X25；3X95+1X35；3X120+1X35；3X150+1X50；

2、YFFB-F型額定電壓450/750V聚氯乙烯絕緣及護套復合扁平軟電纜，和YEFPB型額定電壓3.6/6KV乙丙橡膠絕緣丁晴聚氯乙烯絕緣護套屏蔽型扁平軟電纜。該電纜主要用于大中型野外作業的移動機械，如起重機，挖掘機，堆取材料機等。

生產范圍（芯數X標稱截面mm）：3X50+1X16+5X2.5+2XP1.5；3X70+1X25+5X2.5+2XP1.5；3X95+1X35+5X2.5+2XP1.5；3X120+1X35+4X4；3X120+2X16+4X4；3X150+1X50+4X4；6X10+6X2.5；6X16+6X2.5；6X25+6X2.5；

3、YEFPB型3.6/6KV乙丙橡膠絕緣聚氯乙烯絕緣護套屏蔽型扁平軟電纜：

生產范圍（芯數X標稱截面mm）：3X6+3X6/3；3X10+3X10/3；3X16+3X16/3；3X25+3X16/3；3X25+3X16/3；

　4、YFFB—L型額定電壓300/500V聚氯乙烯絕緣及護套承拉扁平軟電纜。該電纜主要用于低層建筑物的電梯和其它移動機械的控制電纜。

生產范圍（芯數X標稱截面mm）：12X0.75；16X0.75；18X0.75；21X0.75；24X0.75；12X1；16X1；18X1；21X1；24X1；

　5、YFFB—JL型額定電壓300/500V聚氯乙烯絕緣及護套絞合承拉扁平軟電纜。本電纜主要用于高層建筑物電梯的控制電纜。

生產范圍（芯數X標稱截面mm）：24X0.75；30X0.75；36X0.75；42X0.75；60X0.75；24X1；30X1；36X1；42X1；60X1；

　6、YFFB-FJL型額定電壓300/500V聚氯乙烯絕緣及護套絞合承拉、控制、通信復合扁平軟電纜。本電纜主要用于電梯的控制電纜。

生產范圍（芯數X標稱截面mm）：24X0.75+2XP0.6；30X0.75+2XP0.6；36X0.75+2XP0.6；42X0.75+2XP0.6；60X0.75+2XP0.6；24X1+2XP0.6；30X1+2XP0.6；36X1+2XP0.6；42X1+2XP0.60；60X1+2XP0.60；

用途：本產品適用于發電、化工、冶金港口以及礦山等惡劣環境作移動電器設備之間連接。

使用特性：額定電壓:U0/U為450/750V、0.6/1KV。電纜的工作溫度：-60℃-180℃。©

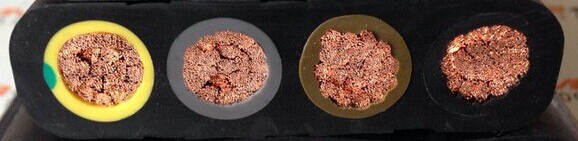

用途特點：橡膠扁平軟電纜是專為電纜頻繁彎曲場合設計制造的，具有易排列、柔軟、彎曲不打結、使用壽命長等特點，適用于起重機械、電動葫蘆、移動設備。

執行標準：企業標準。

使用特性：
交流額定電壓：U0/U；450/750V
電纜的長期工作溫度應不超過60℃
W 型電纜具有耐氣侯、抗老化和一定的耐油性能，適用于戶外或接觸油污的場合使用。
G 型電纜為鋼絲加強型，具有一定的抗拉力作用，適用于起重機械和移動設備。
P 型電纜為屏蔽性，具有減少外界電磁波對電纜內電流的干擾，同時減少電纜內產生的電磁場對外界的影響，適用于有信號干擾的場合。

型號名稱：

規格范圍：



文章標簽：扁電纜   扁形電纜   扁平電纜   電纜型號   扁平軟電纜   YGVFCB   YCPB   YEFPB   YCGB
