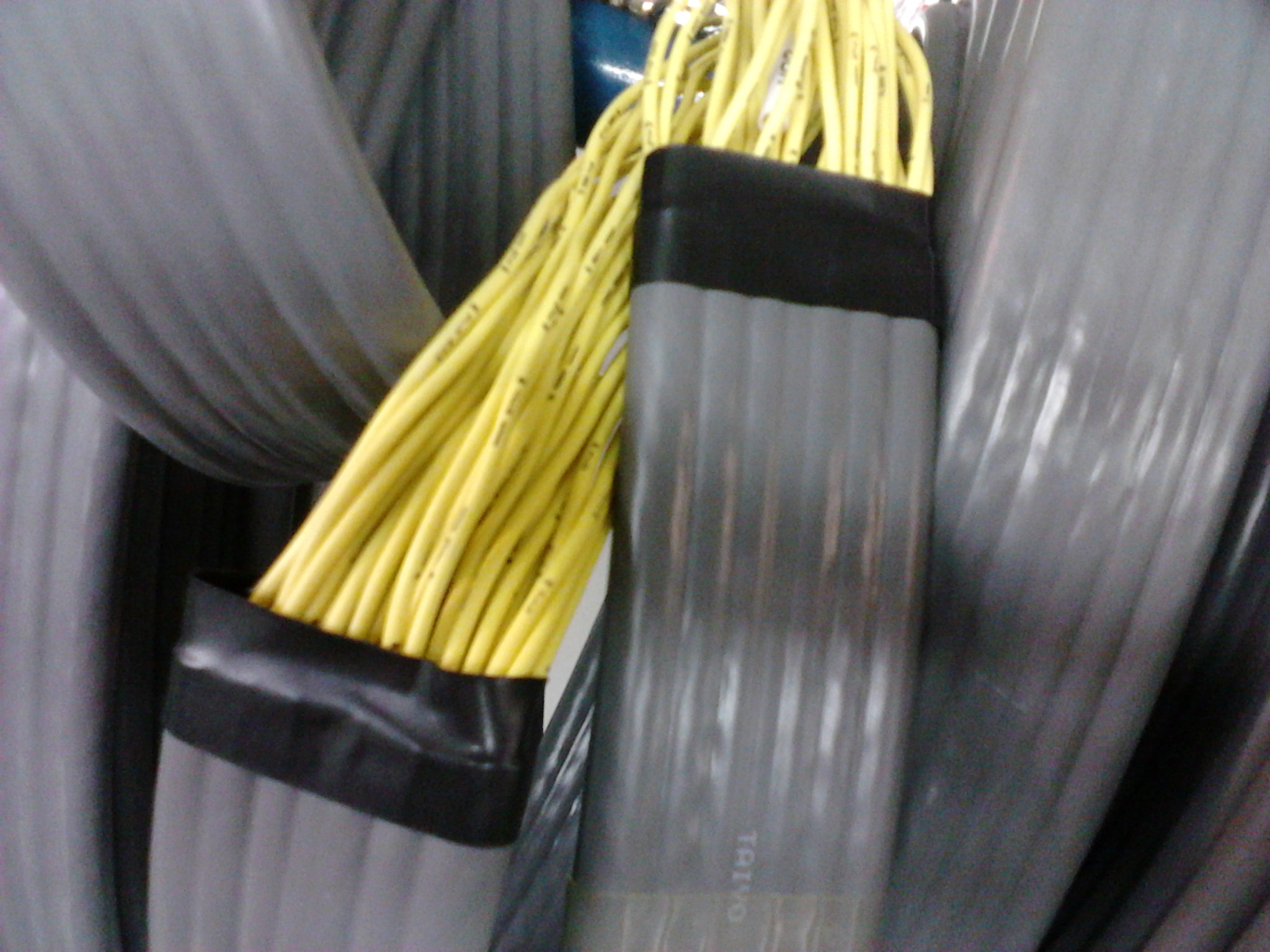

產品名稱：YVFRB，YVFRPB丁腈絕緣和護套電力軟扁電纜，丁腈耐高溫扁電纜，耐寒、柔軟、耐磨、防油扁電纜
產品型號：YVFRB，YVFRPB
產品價格：電議



丁腈扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。

詳細介紹     安徽安盛特種電纜有限公司

丁腈扁電纜的結構特點

1. 導電線芯采用軟結構，確保電纜柔軟性能好。
2. 絕緣和保護層材料采用丁聚物，提高電纜柔軟特性和防腐、耐寒特性。
3. 絕緣線芯分色，為敷設安裝提供方便。
4. 可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件（YFFBJ型）。

產品特點

特別柔軟，尤耐彎折，往返移動，平穩不扭。

室內戶外，適應溫度，酸堿油鹽，均能防護。

選材嚴格，工藝先進，性能可靠，壽命長久。

本產品具有耐寒、柔軟、耐磨、防油等特性。

比圓電纜的彎曲半徑小，節省安裝空間。

可多根線纜重疊捆綁使用。

芯線單排一字型排列時：懸掛長度＞40m移動速度＞2m/s建議增加承力鋼絲或紡綸紗

芯線梅花型絞合排列時：懸掛長度＞80m移動速度＞4-10m/s建議增加承力鋼絲

主要產品

丁腈聚氯乙烯絕緣及護套扁平形軟電纜

YVFRB 丁腈絕緣和護套電力軟扁電纜
YVFRPB 丁腈絕緣和護套銅編織屏蔽電力軟扁電纜
YVFB 丁腈絕緣和護套移動扁電纜
YVFPB 丁腈絕緣和護套銅編織屏蔽移動扁電纜
YVFP2B 丁腈絕緣和護套銅箔屏蔽移動扁電纜
ZR-YVFRPB 阻燃丁腈絕緣和護套銅編織屏蔽移動扁電纜電纜
ZR-YFFB 阻燃丁腈復合物絕緣和護套移動扁平軟電纜
ZR-YFFPB 阻燃丁腈復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFFB 丁腈復合物絕緣和護套移動扁平軟電纜
YFFBP 丁腈復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFFRB 丁腈復合物絕緣和護套移動扁平軟電纜
YFFRBP 丁腈復合物絕緣和護套銅絲屏蔽移動扁平軟電纜
YFF 丁腈復合物絕緣和護套電纜
YFFP 丁腈復合物絕緣和護套銅絲屏蔽電纜
YVFRB 丁腈絕緣和護套電力軟扁電纜
YVFRPB 丁腈絕緣和護套銅編織屏蔽電力軟扁電纜
YVFB 丁腈絕緣和護套移動扁電纜
YVFPB 丁腈絕緣和護套銅編織屏蔽移動扁電纜
YVFP2B 丁腈絕緣和護套銅箔屏蔽移動扁電纜
ZR-YVFRPB 阻燃丁腈絕緣和護套銅編織屏蔽移動扁電纜





電纜主要性能（符合Q/ZB01-2002）

電纜額定工作電壓交流450/750V及以下。
電纜使用環境溫度為-40℃～70℃。
電纜最小彎曲半徑為電纜小邊長度的10倍。
各截面導電線芯20℃直流電阻最大值（Romax）如下：（符合GB/T3956-1997）



截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
Romax (Ω/km)	26.0	19.5	13.3	7.98	4.95	3.30	1.91	1.21	0.780	0.551	0.386	0.272	0.206	0.161	0.129	0.106	0.0801





各截面絕緣線芯70℃絕緣電阻最小值（Rimin）如下：（符合GB5023-1997）

截面mm2	0.75	1	1.5	2.5	4	6	10	16	25	35	50	70～95	120～185	240
Romax(MΩ.m)	11	10	10	9	7	6	5.6	4.6	4.4	3.8	3.7	3.2	2.9	2.8



成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。
絕緣及護套最小抗拉強度10N/mm2，最小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸最小伸長率20%。

本廠扁電纜可廣泛使用于起重、運輸、機械、電氣、鋼鐵、冶金、港口、礦山、物流、倉儲等行業的450/750V及以下各種移動動力裝置的電源連接及控制、信號、照明等。

不同環境不同溫度載流量校正系數（Ki）

℃	10	15	20	25	30	35	40
Ki	1.41	1.35	1.29	1.22	1.15	1.08	1.00
℃	45	50	55	60	65	70
Ki	0.91	0.82	0.71	0.58	0.41	0.18



電纜的包裝、運輸及貯存：

電纜可以成圈包裝，也可以成盤包裝。
電纜運輸應確保包裝完好，嚴防機械碰傷。
長期貯存應避開-20℃以下低溫和50℃以上高溫。

銅芯硅膠、丁腈復合物護套、扁平電纜。本產品適用于交流額定電壓300/500V及以下，是連接各種頻繁移動式電氣設備的銅芯硅膠軟電纜，內可置高強度鋼絲，加強其所能承受之張力，延長電纜使用時間。

廣泛應用于行車、臺車、傳輸機械、起重天車和各種探傷設備，也可作自承式井道或傾斜式貨架的安裝，動力傳輸線及控制、照明、通訊線路的使用。

本產品還具有很強的防紫外線、防水、耐磨、耐彎曲、耐油等性能，適用于各種安裝場合。既可在油、及腐蝕氣體較惡劣的室內使用，又可在在起重機、碼頭等露天環境下使用。

本產品可保證在無外力移動狀態下彎曲使用100萬次不斷芯；使用溫度-10~80°C；移動安裝彎曲半徑15倍電纜外徑，固定安裝7.5倍電纜外徑。

導體：多股超細精絞無氧銅絲，直徑0.2毫米。如有特殊需求可根據客戶技術指標，另行選擇其他型號銅絲。

絕緣：特殊丁腈復合物材料絕緣。

顏色：依據客戶指定。

護套：混合丁腈復合物護套。亦可根據客戶實際使用情況更換其他材料。

動力傳輸及控制電纜，廣泛應用于行車、臺車、傳輸機械等移動設備。如冶金、電力、船舶、物流輸送系統、港口機械。

線纜結構：

導體：采用多股柔性無氧銅絲符合DIN VDE 0295等級5

絕緣：優質耐油、阻燃聚氯乙烯混合體
顏色：彩色線芯或編碼線芯 接地黃綠芯線

護套：優質耐油、阻燃聚氯乙烯混合體
顏色：黑色或灰色

額定電壓：U0/U 300/500 V

測試電壓: U 2500V

溫度范圍：℃ 移動安裝：-15℃～+70℃
