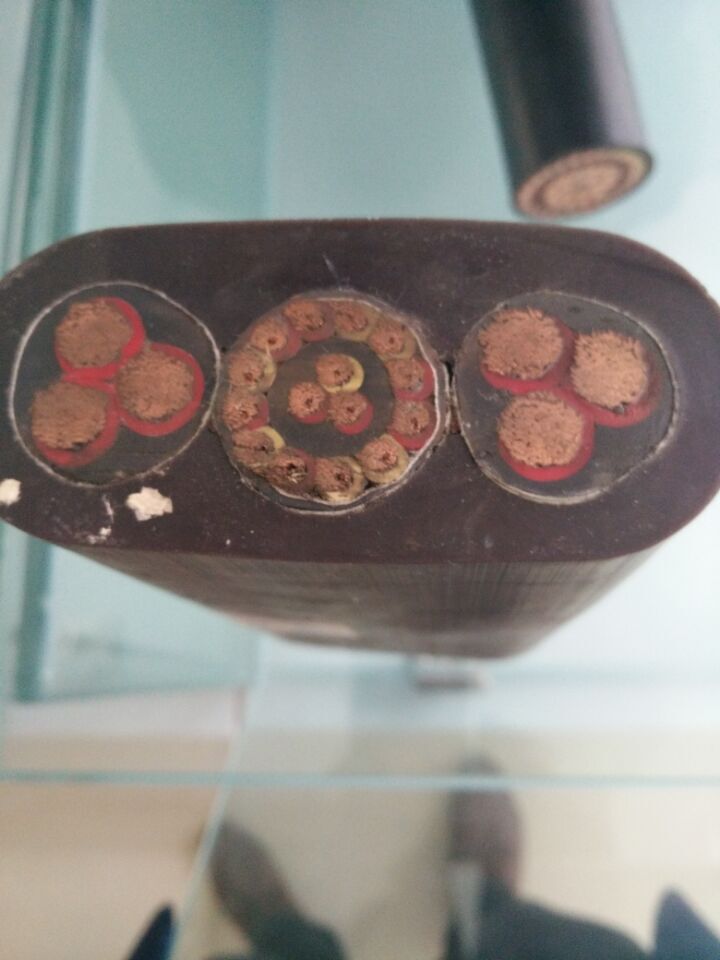

YVVB,YVVFB,YGVFB,YEVFB柔軟移動扁平電纜

一：產品用途：
本產品適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕耐老化、抗耐高脈沖起動電流之特性。是我公司鄭重推薦產品。

二：使用特性
1. 交流額定電壓U0/U：450/750V、0.6/1kV和6/10kV
2. 導體線芯最高工作溫度：（丁腈）聚氯乙烯扁平：-40℃~70℃和-40℃~90℃；硅橡膠扁平：-60℃~200℃；乙丙扁平：-40℃~90℃。
3. 電纜經50000次彎曲：線芯不斷裂。
4. 彎曲半徑：不小于電纜厚度（小邊長度）的10倍。
5. 加強型扁電纜能承受較大拉力（根據客戶要求，抗拉力可設計為300N～8000N）

三：技術指標
1. 導電線芯20℃最大直流電阻值

導體標稱 截面積 mm2	20℃時最大 直流電阻 Ω/km	導體標稱 截面積 mm2	20℃時最大 直流電阻 Ω/km	導體標稱 截面積 mm2	20℃時最大 直流電阻 Ω/km
1.0 1.5 2.5 4 6 10	19.5 13.3 7.98 4.95 3.30 1.91	16 25 35 50 70 95	1.21 0.780 0.554 0.386 0.272 0.206	120 150 185 240 300	0.161 0.129 0.106 0.0801 0.0641

2. 不同環境溫度載流量校正系數

-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
1.45	1.40	1.35	1.30	1.25	1.20	1.15	1.10
20℃	25℃	30℃	35℃	40℃	45℃	50℃	55℃
1.05	1.0	0.94	0.885	0.815	0.745	0.666	0.577

3. 成品電纜耐壓試驗：額定電壓450/750V及以下，經交流50Hz、3kV試驗5min不擊穿；額定電壓0.6/1kV，經交流50Hz、3.5kV試驗5min不擊穿；額定電壓6kV，經交流50Hz、21kV試驗5min不擊穿。
4. 阻燃型電纜的阻燃性能符合GB/T 18380規定的燃燒試驗。
5. 絕緣及護套最小抗拉強度：硅橡膠、乙丙絕緣6N/mm2、聚氯乙烯絕緣10N/mm2；絕緣及護套最小斷裂伸長率：150%；-40℃低溫最小伸長率：20%。

四：基本型號及說明
表1 型號及名稱

型   號 Type	名    稱 Designation
YVVFB	多股細銅絲絞合聚氯乙烯絕緣，丁腈聚氯乙烯復合物護套扁平軟電纜
YFFB	多股細銅絲絞合丁晴彈性體復合物絕緣，丁晴彈性體復合物護套扁平軟電纜
YVVB	多股細銅絲絞合聚氯乙烯絕緣，聚氯乙烯護套扁平軟電纜
YVGB	多股細銅絲絞合聚氯乙烯絕緣，硅橡膠護套扁平軟電纜
YGGB	多股細銅絲絞合硅橡膠絕緣，硅橡膠護套扁平軟電纜
YGVFB	多股細銅絲絞合硅橡膠絕緣，丁腈聚氯乙烯復合物護套扁平軟電纜
YGVB	多股細銅絲絞合硅橡膠絕緣， 聚氯乙烯護套扁平軟電纜
YGCB	多股細銅絲絞合硅橡膠絕緣，重型硅橡膠護套扁平軟電纜
YEVFB	多股細銅絲絞合乙丙橡膠絕緣，丁腈聚氯乙烯復合物護套扁平軟電纜
ZR-YVVFB	多股細銅絲絞合聚氯乙烯絕緣，丁腈聚氯乙烯復合物護套阻燃扁平軟電纜
YVVFB-J	多股細銅絲絞合聚氯乙烯絕緣，丁腈聚氯乙烯復合物護套加強型扁平軟電纜
YGGP1B	多股細銅絲絞合硅橡膠絕緣，鍍錫銅絲編織屏蔽，硅橡膠護套扁平軟電纜

備注：本表只列舉主要型號，電纜可以根據阻燃（ZR）、耐火（NH）、加強型（—J）、屏蔽型（P、P1、P2、P3）等演變出更多派生型號。
表2 代號和含義   Table 2 Code and defintion

代號	ZR	NH	Y	V	G	E	VF
含義	阻燃	耐火	移動	聚氯乙烯	硅橡膠	乙丙橡膠	丁腈PVC
代號	C	B	J	P	P1	P2	P3
含義	重型	扁平	加強型	銅絲編織	鍍錫銅絲編織	銅帶	鋁塑復合帶
