一、適用范圍

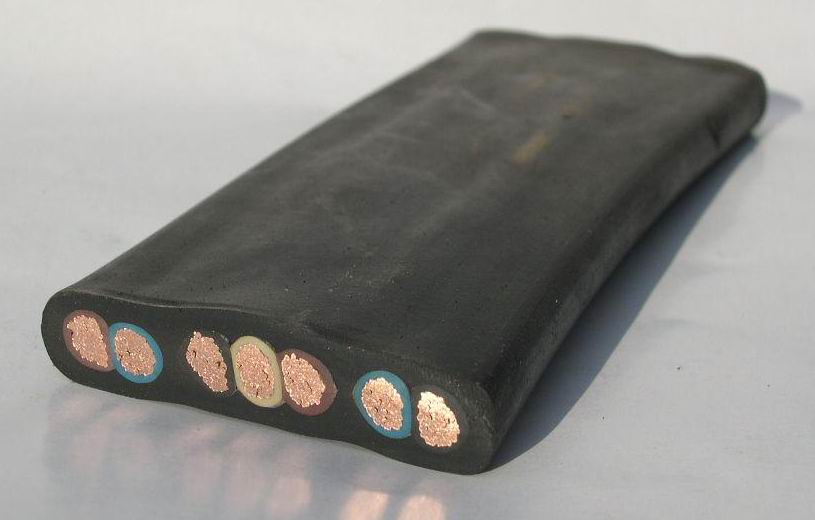

扁電纜適用于野外線路、電器儀表、電子設備及自動化裝置的電力、化工、冶金、港口、貨場、礦山等行業掛纜、拖纜、安裝使用。產品特別柔軟、易于折疊移動、平穩不扭、且具有阻燃、耐高溫、酸堿腐蝕、耐老化、抗耐高脈沖起動電流之特性。是我公司鄭重推薦產品。

二、型號規格

1、字母對應含義。
   ZR－阻燃型電纜　 Y-移動型   T-銅芯(省略)　V-聚氯乙烯絕緣　 G-硅橡膠　　

F-氟塑料　　VF-丁腈復合物護套　　C-重型
2、型號名稱及用途見表1。

表1



三、產品技術指標


1、導電線芯20℃直流電阻最大值

2、各截面導電線芯105℃直流電阻最大值

3、不同環境溫度載流量校正系數

4、成品電纜耐壓試驗：按IEC60502標準分款執行，額定電壓0.6/1kV及以下，經交流50Hz、2kV試驗5min不擊穿；額定電壓6kV，經直流25kV浸水20℃試驗1h不擊穿。

5、絕緣及護套最小抗拉強度：10N/mm2、最小斷裂伸長率：150%、-40℃低溫最小伸長率：20%。

四、產品使用特性


1、交流額定電壓U0/U：6/10kV和0.6/1kV。

2、導體線芯最高工作溫度：丁腈扁平：-40℃~105℃和-40℃~135℃；硅橡膠扁平：-60℃~200℃。

3、電纜經50000次彎曲：線芯不斷裂。

4、彎曲半徑：不小于電纜小邊長度的10倍。
