簡要說明:扁平軟電纜是專為電纜頻繁彎曲場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。
詳細介紹:

　　1、交流額定電壓：Uo/U=450V/750V
　　Uo任一主導體和地之間電壓有效值
　　U任二相導體之間有效值
　　2、使用電壓： 交流系統：<1.1額定電壓
　　直流系統：<1.5額定電壓
　　3、線芯長期工作溫度：≤65℃
　　4、產品標準： Q/32028AQ001-91

二、 產品名稱、用途

型號 名稱 允許溫升 適用范圍 YB 天然丁苯絕緣和護套扁平軟電纜 70°C 室內無油污場所 YBF 天然丁苯絕緣和氯丁護套扁平軟電纜 70°C 室外及有油污場所

電纜具有不延燃性 　 型號 名稱 主要用途 YB 移動扁形橡套電纜 作室內起重運輸
機械電源線 YBF 非延燃性移動扁平形
橡套電纜 適用于戶外接觸油污場合具有耐氣候性和非延燃性 YBZ 阻燃性扁形橡套電纜 同YBF具有阻燃性 　 型號 截面mm² 芯數 YB 1.5-2.5 3、4、5、7、8、10、12 YBF 4-6 3、4、5 YBZ 25-70 3、4

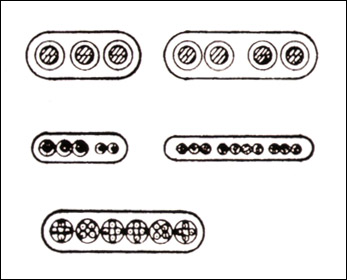

三、 產品截面示意圖

四、 技術參數

規格 導體結構 電纜參考數據 20°C最小絕緣電阻MΩ 外徑上限（寬度×厚度） 近似重量 20°C最大直流電阻 芯數×截面積mm² 根數、直徑mm YB YBF YBZ
mm YB YBF YBZ
Kg/Km 不鍍錫
Ω/KM 鍍錫
Ω/KM YB YBF YBZ 3×4 56/0.30 19.6×8.9 285 4.95 5.09 50 400 3×6 84/0.30 22.0×9.9 380 3.30 3.39 3×10 84/0.40 27.5×12.0 615 1.91 1.95 3×16 126/0.40 31.1×13.3 830 1.21 1.24 3×25 196/0.40 38.3×15.8 1230 0.78 0.795 3×35 276/0.40 42.8×17.6 1605 1.554 0.565 40 300 3×50 396/0.40 49.2×20.0 2205 0.386 0.393 3×70 360/0.50 55.6×22.5 2965 0.272 0.277 3×4+2×1 56/0.30+32/0.20 8.5×25 427 4.95 5.0 50 400 3×6+2×1 84/0.30+30/0.20 12×30 590 3.30 3.34 50 400 3×6+2×1.5 84/0.30+30/0.25 12×30 600 3.30 3.38 50 400 6×2.5+3×1.5 49/0.25+30/0.25 15×35 900 7.98 8.05 50 400 3×4+4×2.5 56/0.30+49/0.25 9×32 520 4.95 5.03 50 400 3×25+1×10 196/0.40+84/0.40 18×53 1800 0.78 0.81 50 400 3×16+1×6 126/0.40+84/0.30 15×43 1200 1.21 1.27 50 400 3×35+1×10 276/0.40+84/0.40 21×61 2500 0.554 0.56 40 300 3×50+1×10 396/0.40+84/0.40 24×65 3200 0.386 0.392 40 300 4×2.5 49/0.25 22.5×8.2 285 7.98 8.21 50 400 4×4 56/0.30 26.2×9.1 395 4.95 5.09 4×6 84/0.30 29.2×9.9 505 3.30 3.39 4×10 84/0.40 36.5×12.0 835 1.91 1.95 4×25 196/0.40 51.1×15.8 1665 0.780 0.795 4×35 276/0.40 57.0×17.6 2170 0.554 0.565 40 300 7×2.5 49/0.25 37.2×8.2 490 7.98 8.21 50 300 8×1.5 30/0.25 33.4×7.0 380 13.3 13.7 8×2.5 49/0.25 41.6×8.2 555 7.98 8.21 10×1.5 30/0.25 40.3×7.0 465 13.3 13.7 50 400 10×2.5 49/0.25 50.4×8.2 680 7.98 8.21 12×1.5 30/0.25 48.3×7.0 565 13.3 13.7 12×2.5 49/0.25 60.5×8.2 820 7.98 8.21
