橡套扁平軟電纜是專為電纜頻繁彎曲場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。YB、YBF、YBZ三大類產品滿足各種場合的需要。

一、 技術參數

1、交流額定電壓：Uo/U=450V/750V，Uo任一主導體和地之間電壓有效值，U任二相導體之間有效值。2、使用電壓： 交流系統：<1.1額定電壓，直流系統：<1.5額定電壓。3、線芯長期工作溫度：≤65℃。4、產品標準： Q/32028AQ001-91

5、成品電纜的電壓試驗，動力線芯之間應能經受50Hz，2500V電壓試驗5min，控制線芯之間應能經受交流50Hz，1500V電壓試驗。

二、 產品名稱、用途

三、 產品截面示意圖

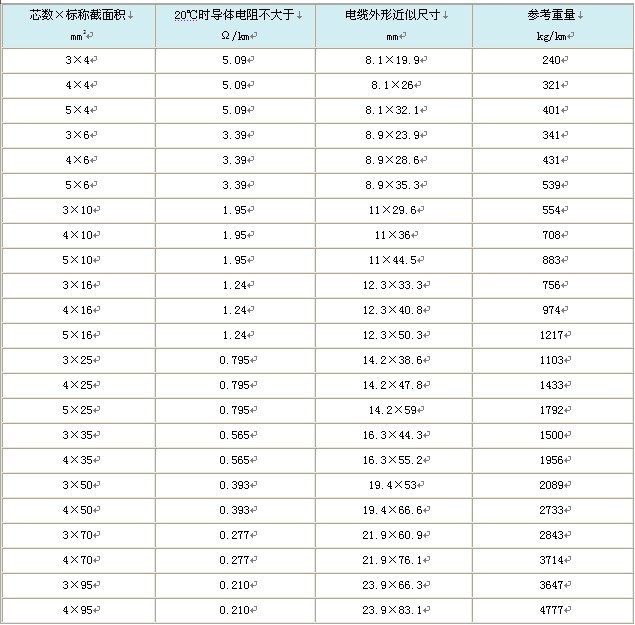

四、 技術參數

YFFB型彈性體絕緣及護套扁平軟電纜

YFFB型彈性體絕緣及護套扁平軟電纜

YFFB-L型彈性體絕緣及護套承拉扁平軟電纜

YFFB型彈性體絕緣及護套扁平軟電纜

YFFB-KL型彈性體絕緣及護套承拉控制扁平軟電纜

YFFB型彈性體絕緣及護套扁平軟電纜

YFFB-F型彈性體絕緣及護套扁平軟電纜

YFFB型彈性體絕緣及護套扁平軟電纜

YFFB-KJL型彈性體絕緣及護套絞合承拉控制扁平軟電纜

YFFB型彈性體絕緣及護套扁平軟電纜

彈性體耐低溫探測控制扁平軟電纜

說明：

1、絕緣和護套：耐低溫彈性體絕緣，耐低溫彈性體護套；2、額定電壓：300/500V；3、靜態彎曲試驗：0.3m

使用導則：

1、在正常使用時，最低溫度零下45℃，最高溫度為70℃；2、電纜適宜在-45℃～+40℃的環境下使用；3、電纜懸掛長度不超過80m，移動速度不超過4m/s的電梯和升降機。

YFFB型彈性體絕緣及護套扁平軟電纜

TVVB單芯排列扁形電梯電纜

說明：

1、絕緣和護套：聚氯乙烯絕緣，聚氯乙烯護套；2、額定電壓：300/500V；3、靜態彎曲試驗：0.3m

使用導則：

1、在正常使用時，導體最高溫度為70℃；2、電纜適宜在-15℃～+40℃的環境下使用；3、電纜懸掛長度不超過80m，移動速度不超過4m/s的電梯和升降機。

電纜規格：

標稱截面mm2：0.75、1 芯數：8～24 注：列表以外電纜可依據用戶要求設計制造。

YFFB型彈性體絕緣及護套扁平軟電纜

TVVB絞合型排列扁形電梯電纜

說明：

1、絕緣和護套：聚氯乙烯絕緣，聚氯乙烯護套；2、額定電壓：300/500V；3、靜態彎曲試驗：0.3m

使用導則：

1、在正常使用時，導體最高溫度為70℃；2、電纜適宜在-15℃～+40℃的環境下使用；3、電纜懸掛長度不超過80m，移動速度不超過4m/s的電梯和升降機。

電纜規格：

標稱截面mm2：0.75、1 芯數：18～60 注：列表以外電纜可依據用戶要求設計制造。

YFFB型彈性體絕緣及護套扁平軟電纜

TVVB單芯排列帶屏蔽扁形電梯電纜

說明：

1、絕緣和護套：聚氯乙烯絕緣，聚氯乙烯護套；2、額定電壓：300/500V；3、靜態彎曲試驗：0.3m

使用導則：

1、在正常使用時，導體最高溫度為70℃；2、電纜適宜在-15℃～+40℃的環境下使用；3、電纜懸掛長度不超過80m，移動速度不超過4m/s的電梯和升降機。

電纜規格：

YFFB型彈性體絕緣及護套扁平軟電纜

TVVB扁行絞合型排列帶屏蔽和鋼芯扁形電梯電纜

說明：

1、絕緣和護套：聚氯乙烯絕緣，聚氯乙烯護套；2、屏蔽線：2×0.75mm2，聚氯乙烯絕緣，半導電屏蔽；3、加強芯：Φ3.0mm，最小破斷力7.28kN；4、額定電壓：300/500V；5、靜態彎曲試驗：0.3m

使用導則：

1、在正常使用時，導體最高溫度為70℃；2、電纜適宜在-15℃～+40℃的環境下使用；3、電纜懸掛長度不超過150m，移動速度不超過10m/s的電梯和升降機。

電纜規格：

YFFB型彈性體絕緣及護套扁平軟電纜

TVVBPG-TV扁行絞合型排列帶屏蔽、鋼芯和視頻線電梯電纜

說明：

1、絕緣和護套：聚氯乙烯絕緣、聚氯乙烯護套；2、屏蔽線：2×0.75mm2，聚氯乙烯絕緣，半導電屏蔽；3、視頻線Coa×cable：同軸電纜阻抗75D，電容567pf/m，衰減；4、加強芯：40mm，最小破斷力1292kN；5、額定電壓：300/500V；6、靜態彎曲試驗：0.3m

使用導則：

1、在正常使用時，導體最高溫度為70℃；2、電纜適宜在-15℃～+40℃的環境下使用；3、電纜懸掛長度不超過150m，移動速度不超過10m/s的電梯和升降機。

電纜規格：

YFFB型彈性體絕緣及護套扁平軟電纜

YGZB型中型耐熱180℃硅橡套扁平軟電纜

YFFB型彈性體絕緣及護套扁平軟電纜

YGCB-L加鋼絲型重型耐熱180℃硅橡套扁平軟電纜
