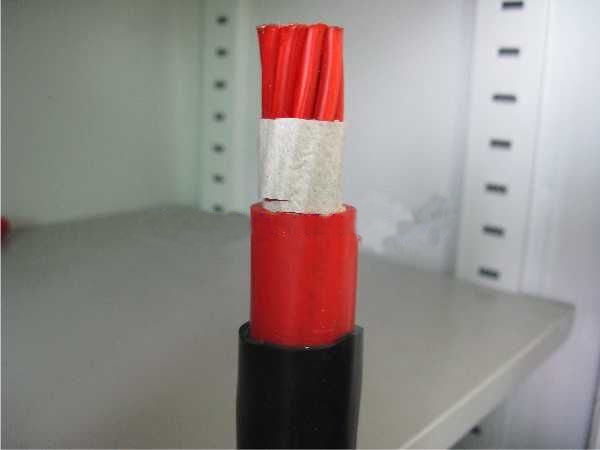

YGVFC-600/1000 3*25重型硅橡膠絕緣丁腈軟電纜
一：產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準
阻燃耐火特性試驗執行GB12666-90要求
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
最高工作溫度： 180℃
最低環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜最小為電纜外徑的10倍
四：基本型號及名稱
使用特性：額定電壓:U0/U為450/750V、0.6/1KV。電纜導體長期允許工作溫度不超過180℃。
型號說明：見表1
|
項目
|
代號
|
說明
|
|
系列代號
|
K
|
耐高溫控制電纜
|
|
導體鍍層
|
Y
|
鍍銀
|
|
絕緣材料
|
F
F4 F47 |
FEP最高工作溫度200℃
PTFE最高工作溫度260℃ PFA最高工作溫度285℃ |
|
屏蔽材料
|
P0
P P2 |
鍍錫銅絲編織
鋼絲編織 銅帶 |
|
護套材料
|
F
H11 H9 V105 VF G |
FEP最高工作溫度200℃
PTFE最高工作溫度260℃ PFA最高工作溫度285℃ 105℃阻燃PVC護套 丁腈護套 硅橡膠護套 |
|
鎧裝材料
|
22
32 |
鋼帶鎧裝
細鋼絲鎧裝 |
|
規格
|
-
|
芯數×導體截面(N×S)
N:2、3、4、5、7、10、12、14、16、19、24、27、30、37、44、48、52、61. S:0.5、0.75、1.0、1.5、2.5、4、6（mm²) |
|
導體種類
(在括號內填寫) |
A
B C |
單股導體
七股絞合導體 多股軟導體 |
型號與名稱：表2
|
序號
|
型號
|
名稱
|
主要用途
|
|
1
|
YGZ-450/750
|
中型硅橡膠絕緣高溫、防腐、耐油軟電纜
|
用于各種高溫移動電器設備和工具。
|
|
2
|
YGVFZ-450/750
|
中型硅橡膠絕緣丁腈高溫、防腐、耐油軟電纜
|
|
|
3
|
YGC-600/1000
|
重型硅橡膠絕緣高溫、防腐、耐油軟電纜
|
用于各種高溫移動電器設備和工具、能承受較大的機械外力作用。
|
|
4
|
YGVFC-600/1000
|
重型硅橡膠絕緣丁腈高溫、防腐、耐油軟電纜
|
|
|
5
|
YFGC-600/1000
|
重型F46硅橡膠絕緣高溫、防腐、耐油軟電纜
|
規格：見表3
|
型號
|
額定電壓（U0/U）（V）
|
芯數
|
標稱截面（mm²)
|
|
YGZ、YGVFZ
|
450/750
|
2、3、4、5、7、10、12、19、24、27、30、37、44、48、54、61
|
0.75-2.5
|
|
YGC、YGVFC、YFGC
|
600/1000
|
2、3、4、5
|
4-240
|
|
型號
|
產品名稱
|
|
YGC
|
硅橡膠絕緣硅橡膠護套電力電纜
|
|
YGCR
|
硅橡膠絕緣硅橡膠護套移動用電力軟電纜
|
|
YGCP
|
硅橡膠絕緣硅橡膠護套銅編織屏蔽電力電纜
|
|
YGC22
|
硅橡膠絕緣硅橡膠護套鋼帶鎧裝電力電纜
|
|
JGG
|
硅橡膠絕緣硅橡膠護套安裝線
|
|
JGGR
|
硅橡膠絕緣硅橡膠護套移動用安裝軟線
|
|
JGGP
|
硅橡膠絕緣硅橡膠護套銅編織屏蔽安裝線
|
|
YGV
|
硅橡膠絕緣聚氯乙烯護套電力電纜
|
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
五：代號名稱和含義
表2
|
代號
|
代號含義
|
|
Y
|
系列代號（移動軟電纜）
|
|
G
|
硅橡膠
|
|
C
|
重型
|
|
22
|
鋼帶鎧裝
|
|
P
|
銅編織屏蔽
|
|
R
|
多股絞合導體
|
|
J
|
電機引接線
|
六：主要技術指標
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。
2．20℃時絕緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表1和表2。
2．20℃時絕緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
