耐熱硅橡膠電纜

耐熱硅橡膠電纜是耐熱硅橡膠絕緣及護套軟電纜（耐高溫電纜）的簡稱。硅橡膠具有優異的物理機械性能和電氣絕緣性能，耐大氣老化、耐臭氧老化、耐光老化、阻燃、耐輻射、耐油，是使用溫度最高的彈性體材料之一，廣泛用于船用電纜、航空導線、電機引接現、加熱電纜等多種電纜的絕緣和護套。耐熱硅橡膠電纜適用于發電、冶金和化工等高溫惡劣環境以及要求耐熱和腐蝕等場合的移動電器設備見的動力、控制和信號連接。

1 電纜標準

產品執行企業標準Q/ZL196《耐熱硅橡膠電纜》。

2 電纜型號

電纜型號如表1。同時可以按用戶要求生產其它結構的硅橡膠電纜。

表 1

3 電纜規格

電纜的標準系列規格見表2，同時可按用戶要求提供其它規格的電纜。

表2

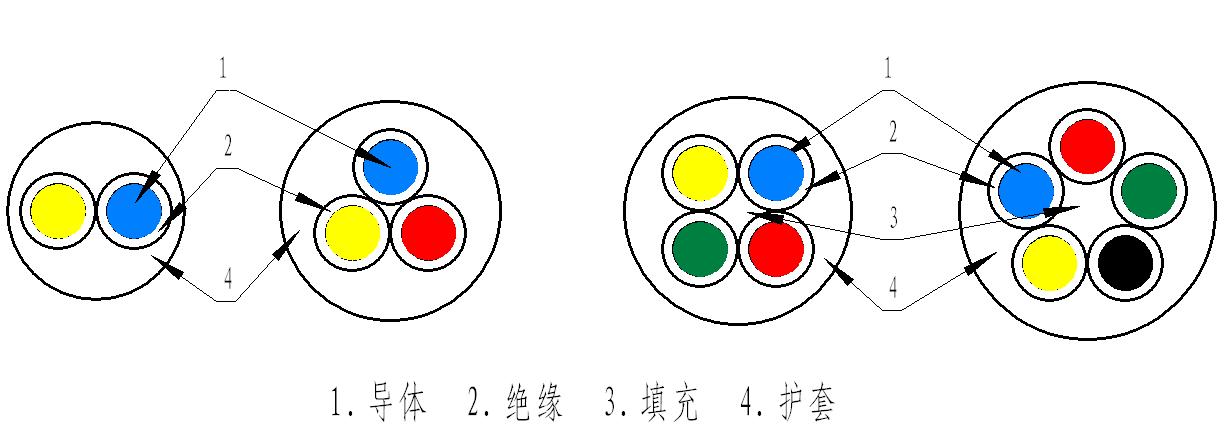

4   電纜的典型結構示意圖如下圖。



     1-- 導體  2-- 絕緣 3-- 填充 4-- 護套

5   主要性能指標

5.1 導體直流電阻（電纜導體直流電阻見表4）.

    表 4

5.2 絕緣電阻

    電纜絕緣電阻見表4.

5.3    電壓試驗

成品電纜應經受表5規定的交流電壓試驗。

表5

6 使用特性

6.1 額定工作電壓U0/U分別為300/500V和600/1000V。

6.2 電纜導體長期允許工作溫度為+180℃。

6.3 電纜最小彎曲半徑為電纜直徑的6倍。
