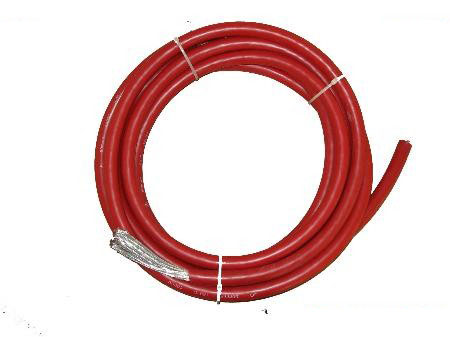

硅橡膠絕緣及護套控制用耐高溫電纜（含鋼絲/鋼帶鎧裝電纜）

1 執行標準：企業標準
2  用途：該硅橡膠電纜適用于交直流額定電壓450/750V及以下的高溫，有腐蝕性氣體以及有結構要求柔軟等環境較惡劣場所范圍內的信號傳輸及控制連接。
3  使用特性：電纜長期工作溫度-60℃~180℃。電纜的敷設溫度應不低于0℃；彎曲半徑不小于電纜外徑的6倍。
4  產品型號和名稱

型    號	名                   稱
KHGG	銅芯，硅橡膠絕緣和護套控制電纜
KHGPG	銅芯，硅橡膠絕緣和護套編織屏蔽控制電纜
KHGRG	銅芯，硅橡膠絕緣和護套軟控制電纜
KHGP2G	銅芯，硅橡膠絕緣和護套銅帶屏蔽控制電纜
KHGRPG	銅芯，硅橡膠絕緣和護套編織屏蔽軟控制電纜
KHG20G	銅芯，硅橡膠絕緣和護套鋼帶鎧裝控制電纜
KHPG20G	銅芯，硅橡膠絕緣和護套編織屏蔽鋼帶鎧裝控制電纜
KHG30G	銅芯，硅橡膠絕緣和護套細鋼絲編織鎧裝控制電纜

5 電纜的線芯規格及有關參數

標稱截面   mm²	導  體  結  構		絕緣厚度   mm	20℃時直流電阻不大于 Ω/km
	第2種	第5種		第 2 種	第 5 種
0 . 5	7/0.30	16/0.20	0.5	36.0	39.0
0 . 75	7/0.37	24/0.20	0.6	24.5	26.0
1 . 0	7/0.43	32/0.20	0.6	18.1	19.5
1 . 5	7/0.52	30/0.25	0.7	12.1	13.3
2 . 5	7/0.68	49/0.25	0.8	7.41	7.98
4 . 0	7/0.85	56/0.30	0.8	4.61	4.95
6 . 0	7/1.04	84/0.30	0.9	3.08	3.30

說明：硅橡膠絕緣控制電纜線芯結構一般為第5種，如要第2種則需注明。
6 電纜技術性能
6．1 導體直流電阻值應符合上表的規定。
6．2 絕緣線芯應經受5KV的工頻火花電壓試驗。
6．3 成品電纜的絕緣電阻不小于500MΩ·km。
6．4 成品電纜應能經受交流50Hz，3000V/2min的耐壓試驗。
6．5 電纜線芯數 2~37芯，采用分色或數字標識。
7  表示方法舉例： 硅橡膠絕緣和護套控制電纜由型號、線芯數及導體的標稱截面表示，舉例如下：
1)  硅橡膠絕緣和護套編織屏蔽控制電纜，7芯 , 1.5 mm² 表示為：KHGPG  7*1.5
2)  KHG30G ：10*2.5   則表示該電纜為：硅橡膠絕緣和護套細鋼絲編織鎧裝控制電纜，線芯數為10芯 , 導體標稱截面為2.5  mm² 8
交貨長度
電纜交貨長度一般為100米以上，長度計量誤差不大于±0.5%。根據雙方協商，可以定長度交貨。
