型號

名稱

簡稱

適用范圍、敷設范圍

規格

SPTYW03

銅芯皮－泡－皮物理發泡聚乙烴絕緣、聚乙烯外護套鐵路數字信號電纜

塑料護套非鎧裝鐵路數字信號電纜

適用于非電氣化鐵路。敷設在室內電纜架或室外電纜槽、管中。

4芯（1×4）×1.0
6芯（3×2）×1.0
8芯（2×4）×1.0
9芯（2×4＋1）×1.0
12芯（3×4）×1.0
14芯（3×4+2）×1.0
16芯（4×4）×1.0
19芯（4×4＋3）×1.0
21芯（5×4＋1）×1.0
24芯（6×4）×1.0
28芯（7×4）×1.0
30芯（7×4＋2）×1.0
33芯（7×4＋5）×1.0
37芯（7×4＋3×2＋3）×1.0
42芯（7×4＋4×2＋6）×1.0
44芯（7×4＋3×2＋8）×1.0
48芯（12×4）×1.0
52芯（12×4＋4）×1.0
56芯（14×4）×1.0
61芯（14×4＋5）×1.0


SPTYW23


銅芯皮－泡－皮物理發泡聚乙烴絕緣、雙鋼帶鎧裝、聚乙烯外護套鐵路數字信號電纜


塑料護套鎧裝鐵路數字信號電纜

適用于非電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。

SPTYWA23

銅芯皮－泡－皮物理發泡聚乙烴絕緣、綜合護層、雙鋼帶鎧裝、聚乙烯外護套鐵路數字信號電纜

綜合護套鐵路數字信號電纜

電纜的理想屏蔽系數不大于0.8，適用于一般電場干擾的電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。

SPTYWL23

銅芯皮－泡－皮物理發泡聚乙烴絕緣、鋁護套、雙鋼帶鎧裝、聚乙烯外護套鐵路數字信號電纜

鋁護套鎧裝鐵路數字信號電纜

電纜的理想屏蔽系數不大于0.2，適用于有強電場干擾的電氣化鐵路。敷設在土壤、電纜槽、管中，能承受較大的機械外力。

型號、代號

含義

型號、代號

含義

SPT

鐵路數字信號電纜

23

雙鋼帶鎧裝聚乙烯外護套

YW

皮-泡-皮物理發泡聚烯烴絕緣

H

耐寒型

L

鋁護套

DWZR

低煙無鹵阻燃

A

綜合護套

—FBY

防白蟻型

03

非鎧裝聚乙烯外護套

—GP

高屏蔽型

序號

項目

指標

單位

試驗方法

換算公式

1

直流電阻20℃ 每根導體直流電阻

≤22.5±1.0

Ω/km

GB/T 3048.4

L/1000

工作線對導體電阻不平衡a

≤1

%

-----

2

絕緣電阻DC500V20℃ 每根絕緣線芯對其它絕緣線芯接屏蔽及金屬套

≥10000

MΩ·km

GB/T 3048.6

1000/L

3

絕緣介質強度50Hz2min 線芯間 所有線芯連在一起（或每根線芯）對屏蔽與金屬套

≥1000 ≥2000

V

GB/T 3048.8

------

4

電容 四線組工作電容 對線組工作電容 每根絕緣線芯對連接到地的其它絕緣線芯間電容

28±3 35±4 ≤70

nF/km

GB/T 5441.2

L/1000

5

電容耦合系數 k1平均值 最大值 k9～k12平均值 最大值 四芯電纜k1指標為最大值

≤81 330 ≤119 230

pF/km

GB/T 5441.3

（L/1000）1/2 L/1000 L/1000 （L/1000）1/2 L/1000

6

對外來地電容不平衡 ea1、ea2平均值 最大值 四芯電纜ea1、ea2指標為最大值 允許有10%盤數的e1、e2≤1294 pF/km

≤330 800

pF/km

GB/T 5441.3

L/1000

7

150kHz回路間近端串音衰減 組內 組間

≥51 ≥55

dB/km

GB/T 5441.6

-10Lg（L/1000）

1000KHz回路間近端串音衰減b 組內 組間

≥37 ≥42

表1　dB（300m以上）

表2　GB/T 5441.6

—

序號

項目

指標

單位

試驗方法

換算公式

8

回路間遠端串音防衛度 150kHz組內 組間 1000kHz組內 組間

≥52 ≥62 ≥39 ≥49

dB/km

GB/T 5441.6

-10Lg（L/1000）

9

特性阻抗c20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz

675±68 550±33 396±24 367±22 343±21 325±20 163±17 155±16

W

GB/T 5441.7

------

10

線對衰減d20℃ 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz 150kHz 1000kHz

≤0.45 ≤0.55 ≤0.70 ≤0.75 ≤0.80 ≤0.83 ≤3.5 ≤9.0

dB/km

GB/T 5441.7

L/1000

11

相角 0.55kHz 0.85kHz 1.7kHz 2.0kHz 2.3kHz 2.6kHz

-43±4.3 -42±4.2 -39±3.9 -38±3.8 -37±3.7 -36±3.6

（°）

GB/T 5441.7

------

12

理想屏蔽系數： 鎧裝鋁護套數字信號電纜 高屏蔽鋁護套數字信號電纜 綜合護套數字信號電纜 高屏蔽綜合護套數字信號電纜 9芯及以下電纜金屬護套上的感應電壓: 50V～200V/km（50Hz） 12芯以上電纜金屬護套上的感應電壓: 35V～200V/km（50Hz）

≤0.2 ≤0.1 ≤0.8 ≤0.5

GB/T 5441.9

------

a導體電阻不平衡，即工作線對兩根導體的電阻之差與其電阻之和的比值。 b當長度小于300m時，近端串音換算公式為-10lg{〔1-10-(α×L/5)〕/ 〔1-10-(α×0.3/5)〕},式中，α為線對衰減， db/ km c20℃時的特性阻抗溫度系數在0.55kHz～2.6kHz時為0.002 1/℃。 d20℃時的衰減溫度系數為0.002 1/℃。

六、用于特殊環境的鐵路數字信號電纜說明

七、產品交貨長度
1、通常1000m以上長度的電纜不少于交貨總數的50%，500m以下長度的電纜不超過交貨總數的5%。
2、電纜長度計量誤差±0.5%
3、根據雙方協議，允許以任意長度交貨。
八、產品標記、出廠包裝、運輸及貯存說明
1、標志
　　在電纜外護套上印有如下標記：制造工廠名稱或工廠代號；型號、規格、、相鄰間隔為1m的長度標志。
　　在電纜盤上應標明有如下標識：制造廠名稱；電纜型號、規格；長度 m；毛重 kg；出廠編號；制造日期年月；敷設時電纜盤旋轉方向的箭頭以及附有產品合格證。
2、出廠包裝
　　（1）電纜兩端頭使用帶膠熱縮套管密封。電纜分層整齊卷繞在電纜交貨盤上，外包專用塑料和竹笆。電纜盤符合JB/T 8137規定。
　　（2）電纜“A”端一般在卷繞的最外層，當B端在卷繞最外層時，電纜盤上注明“外B”字樣。
可按供需雙方協商的條件另外確定包裝形式。
3、運輸、貯存
　　電纜盤應直立擺放，嚴禁電纜盤平放，嚴禁電纜受到碰撞或造成機械損傷。必須防止電纜頭受潮或進水。
九、產品訂貨舉例
1、鋁護套鎧裝數字信號電纜 37芯： SPTYWL23-37C
2、低煙無鹵阻燃綜合護套鎧裝數字信號電纜 24芯：DWZR-SPTYWA23-24C

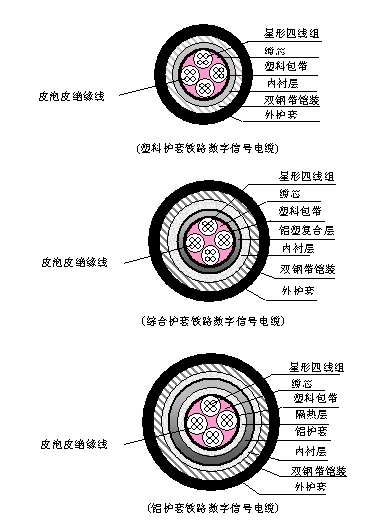

十、產品截面結構示意圖

十一、產品規格、纜芯結構、參考外徑及重量
