FIREROL FRL-TW-05M-OS

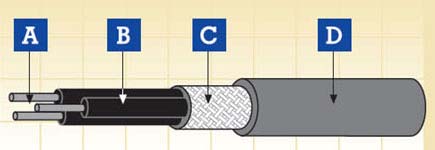

A.導體 B.絕緣 C.屏蔽 D.護套
應用
- 在鐵路運輸機車的內部或外部安裝時用作電力和控制電纜，在這種環境下搬運和安裝成本是需要考慮的很重要因素。
- 用于控制，輔助和主電路接線如有線電視吊帶，開關和控制面板，駕駛臺等。
電纜結構
導體
符合EN 50306-2 標準的鍍錫退火銅絲
絕緣
低煙無鹵(LSZH) 特殊化合物
總屏蔽
鍍錫退火銅絲
外護套
低煙無鹵(LSZH) 特殊化合物 (S1 & S2)
電氣及機械性能
| 電壓 | 300/500 V |
| 導體最高額定溫度 | 120℃ /150℃ ( 固定安裝) |
| 允許最低環境溫度 | -25℃ /-40 ℃ ( 固定安裝) |
| 最小彎曲半徑 | 10 倍最大外徑 |
化學及環境特性
| EN 60684-2 | 無氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
車載系統應用的防火性能
| EN 50306-2 | 危險等級 HL1, HL2/HL3, HL4 |
| DIN 5510-2 | 安全等級 1/2/3/4 |
| BS 6853 | 室內應用 1a, 1b, II; 室外應用 1a, 1b, II |
| NF F 16-101 | FO |
車載系統應用的防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 單根絕緣電線( 電纜) 垂直火焰傳播測試 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束電線( 電纜) 火焰傳播測試 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 煙密度測試 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 無鹵測試 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 氣體腐蝕性測試 ( 酸度 & 傳導性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指數測試 |
| NFF 16101; NFF 63808; BS6853 | 煙指數測試 |
FRL-TW-05M-OS 300/500 V
|
芯數 x 導體截面積 |
最小平均護套厚度 |
線纜外徑 |
重量 |
|
|
最小 |
最大 |
|||
| n x mm2 | mm | mm | mm | kg/km |
|
2 x 0.5 |
0.20 |
3.5 |
4.3 |
30 |
|
3 x 0.5 |
0.20 |
3.7 |
4.5 |
30 |
|
4 x 0.5 |
0.20 |
4.0 |
5.0 |
40 |
|
2 x 0.75 |
0.20 |
3.9 |
4.7 |
30 |
|
3 x 0.75 |
0.20 |
4.0 |
5.0 |
40 |
|
4 x 0.75 |
0.20 |
4.5 |
5.5 |
60 |
|
2 x 1 |
0.20 |
4.2 |
5.2 |
40 |
|
3 x 1 |
0.20 |
4.5 |
5.5 |
55 |
|
4 x 1 |
0.20 |
5.0 |
6.0 |
70 |
|
2 x 1.5 |
0.20 |
5.1 |
6.1 |
60 |
|
3 x 1.5 |
0.20 |
5.4 |
6.4 |
80 |
|
4 x 1.5 |
0.20 |
6.0 |
7.0 |
100 |
|
2 x 2.5 |
0.20 |
6.4 |
7.4 |
90 |
|
3 x 2.5 |
0.20 |
6.8 |
7.8 |
120 |
|
4 x 2.5 |
0.20 |
7.5 |
8.5 |
140 |
