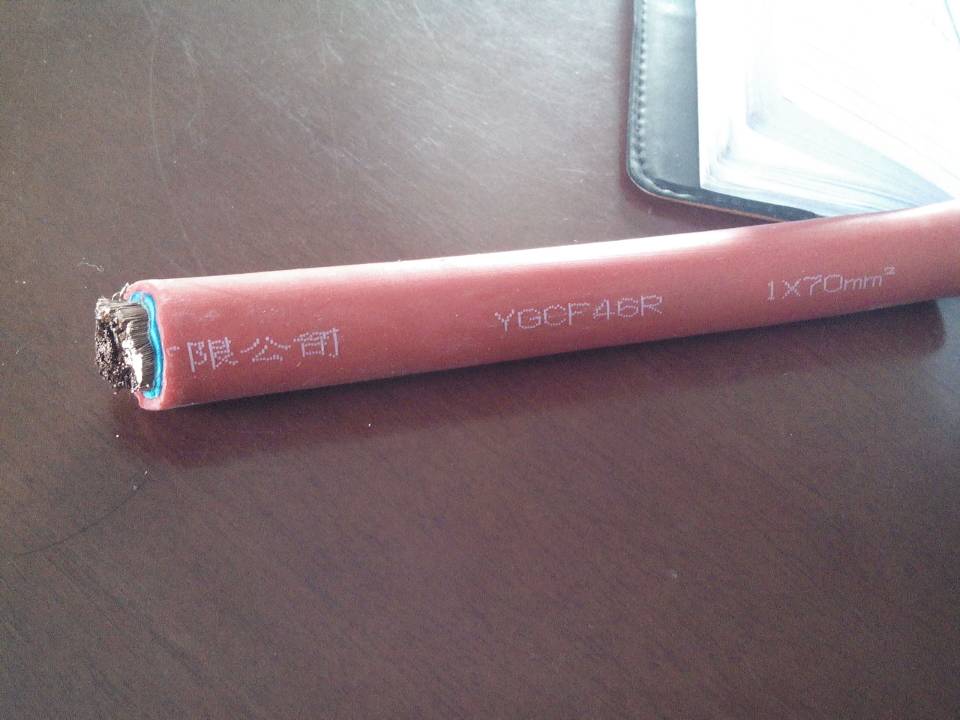

YGCF46R硅橡膠高溫電纜 上圖為YGCF46R 1*70硅橡耐高溫電纜
使用條件 1、工作溫度：導體長期工作溫度不超過200℃，環境溫度不超過105℃； 2、額定電壓U0／U；450／750V； 3、最低環境溫度：固定敷設－40℃；非固定敷設－15℃； 4、最小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍。
四、主要技術參數
|
項目
|
技術指標
|
||||||||||
|
導體直流電阻
|
0.5m㎡
|
0.75m㎡
|
1.0m㎡
|
1.5m㎡
|
2.5m㎡
|
||||||
|
20℃
(Ω/km) |
鍍層
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
不鍍錫
|
鍍錫
|
|
AB類
|
36.0
|
36.7
|
24.5
|
24.8
|
18.1
|
18.2
|
12.1
|
12.2
|
7.41
|
7.56
|
|
|
R類
|
39.0
|
40.1
|
26.0
|
26.7
|
19.5
|
20.0
|
13.3
|
13.3
|
7.98
|
8.21
|
|
|
實驗電壓(V/min)
|
2500
|
|
絕緣電阻(MΩ·Km)
|
20℃ 時≥500
|
|
阻燃性能
|
高于C級
|
一：產品特點及用途本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
二：產品執行標準 Q/HHTZH004.2 阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV 最高工作溫度：180℃ 2． 最低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜安裝敷設溫度應不低于-20℃。
4． 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍 www.zsdianlan.com
四：硅橡膠電纜基本型號及名稱
|
KGG
|
硅橡膠絕緣和護套控制電纜
|
|
KGGR
|
硅橡膠絕緣和護套控制軟電纜
|
|
KGGP
|
硅橡膠絕緣和護套銅絲編織屏蔽控制電纜
|
|
KGGRP
|
硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜
|
|
KGGRP1
|
硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜
|
備注：
1、如需阻燃型硅橡膠電纜，型號前加ZR；
2、硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。
3、導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
阻燃硅橡膠護套
|
|
系列代號
|
K
|
控制電纜
|
|
絕緣材料
|
G
|
硅橡膠
|
|
護套材料
|
G
|
硅橡膠
|
|
YVF
|
丁腈聚氯乙烯
|
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P1
|
鍍錫銅絲屏蔽
|
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
|
R
|
多股絞合導體
|
六：主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。
2．20℃時絕緣電阻不小于500MΩ/KM。
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
以下為耐高溫氟塑料電纜
| 型號 | 名 稱 | 用 途 |
| ZR-KFV | 銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制電纜 |
敷設在 環境溫 度為-40 ~105℃ 場合中 |
| ZR-KFPV | 銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套屏蔽控制電纜 | |
| ZR-F46FV | 銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套電力電纜 | |
| FV22 | 銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝電纜 | |
| KFVX | 鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套控制纜 | |
| KFPVX | 鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套屏蔽控制電纜 | |
| FP1VX | 鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鍍錫銅絲屏蔽電纜 | |
| KFX | 鍍錫銅芯氟塑料絕緣105℃阻燃聚氯乙烯護套鋼帶鎧裝控制電纜 |
注：K-控制電纜系列代號；F-F46絕緣；P-銅絲屏蔽；P1-鍍錫銅絲屏蔽；X-鍍錫銅芯；105-105℃阻燃型PVC
